各种电子产品都是由一只只元器件组合起来构成的。用规定的符号表示各种元器件，并且将这些元器件连接起来就构成了电子产品的电路原理图，通过电路原理图可以了解电子产品的工作原理和各元器件之间的连接关系。  FAN7530
    在实际装配电子产品时，如果将一只只元器件用导线连接起来，除了需要大量的连接导线外还很容易出现连接错误，出现故障时检修也极为不便。为了解决这个问题，人们就将大多数连接导线做在一块塑料板上，在装配时只要将一只只元器件安装在塑料板相应的位置，再将它们与导线连接起来就能组装成一个电子产品，这里的塑料板称为印制电路极，之所以叫它印制电路板是因为塑料板上的导线是印制上去的。印制到塑料板上的不是油墨而是薄薄的铜层，铜层常称为铜箔。印制电路板示意图如图5-27所示。

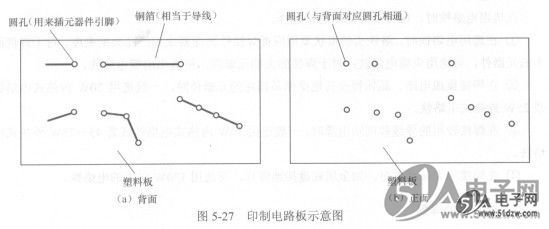

    图5-27 (a)所示为印制电路板背面，该面上黑色的粗线为铜箔，圆孔用来插入元器件引脚，在此处还可以用焊锡将元器件引脚与铜箔焊接在一起。图5-27 (b)所示为印制电路板正面，它上面有很多圆孔，可以在该面将元器件引脚插入圆孔，在背面将元器件引脚与铜箔焊接起来。

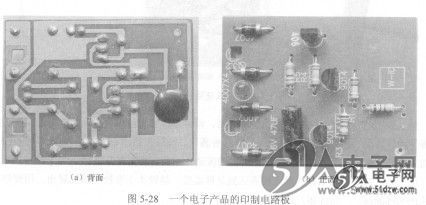

    图5-28所示是一个电子产品的印制电路板背面和正面图。


    印制电路板上的电路不像原理电路那么有规律，下面以图5-29为例来说明印制电路板上电
路和原理图的关系。  FC-618SM
    图5-29 (a)所示为检波电路的电路原理图，图5-29 (b)所示为检波电路的印制电路板上的电路，表面看好像两个电路不一样，但实际上两个电路完全一样。原理电路更注重直观性，故元器件排列更有规律；而印制电路板上的电路更注重实际应用，在设计制作印制电路板时除了要求电气连接上与原理电路完全一致外，还要考虑各元器件之间的干扰和引线长短等问题。因此，印制电路板上的电路排列好像杂乱无章，但如果将它还原成原理电路时，就会发现它与原理图是完全一样的。
