ISP器件开发原理
发布时间:2011/9/7 10:55:57 访问次数:1382
(一)ISP器件开发系统流程是怎样的? F1827D400
可编程逻辑器件的一般开发流程如图16-17所示。首先要定义问题,确定设计要求,然后编写设计源丈件,再对设计源文件进行编译,产生标准的JEDEC文件(也叫熔丝图文件),并将JEDEC文件写入到芯片中(又称下载到芯片),从而完成设计。
这一过程中,从设计开始到产生JE-DEC文件,都需借助计算机,在相应的开发系统软件平台上完成。而将JEDEC文件写入到芯片这一过程,则因器件类型不同而不同,对于普通的PLD器件,需要用专用的编程器把JEDEC文件下载到芯片中,而对于在系统可编程器件,则不需专用编程器,只要用一条下载电缆把计算机与用户系统板相连,就可直接把JEDEC文件下载到用户系统板上的ISPLD芯片中。由于后者更方便、快捷,故使用日益广泛,成为当今电子设计的趋势。因此这里将简单介绍ISPLD器件的开发应用,由于目前的ISPLD开发软件也支持普通的PLD器件,所以也适用于普通PLD器件的开发,仅是下载方法不同而已。
(二)ISP器件开发系统由哪些部分组成?

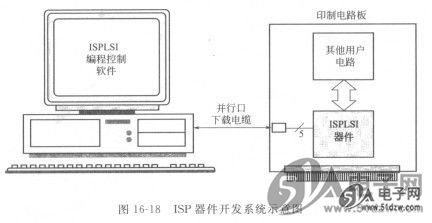

ISP器件开发系统由硬件和软件两部分组成,由于ISP-PLD不需要专用的编程器烧录芯片,故它的硬件很简单,包括一台计算机和一条编程电缆。计算机用于运行编程软件,编程电缆用于将JEDEC文件下载到用户系统板(目标板)上的芯片中。其组成示意图如图16-18所示。当然也可似构造一块专用的编程板,对ISP器件进行编程。
(三)如何使用ISP器件的开发软件? FAN3989MLP8X
不同的半导体生产公司都为自己的ISP器件开发了相应的开发平台软件,如Lattice公司的开发软件是ISPEXPERT System,而Altera公司的教育版开发系统软件是MAX-plusⅡ等,这些软件相互独立,不兼容其他公司的器件。它们都运行在Windows 9x及以上操作系统,具有良好的集成环境和友好的用户界面。学习起来容易,使用方便。这些软件都为用户建立设计源文件提供了多种方式,可以采用硬件描述语言VHDL编写设计源文件,也可以采用输入原理图建立设计源文件,或者可以两种方式混合输入建立设计源文件。软件还有配功能,通过选择器件,再经过编译进行器件适配,使设计者可以容易地正确选择器件,这使设计者在器件选择方面便利了许多。软件还有强大的逻辑仿真和时序仿真功能,通过对设计进行仿真,确保了设计的可靠性,提高了设计的成功率.
(一)ISP器件开发系统流程是怎样的? F1827D400
可编程逻辑器件的一般开发流程如图16-17所示。首先要定义问题,确定设计要求,然后编写设计源丈件,再对设计源文件进行编译,产生标准的JEDEC文件(也叫熔丝图文件),并将JEDEC文件写入到芯片中(又称下载到芯片),从而完成设计。
这一过程中,从设计开始到产生JE-DEC文件,都需借助计算机,在相应的开发系统软件平台上完成。而将JEDEC文件写入到芯片这一过程,则因器件类型不同而不同,对于普通的PLD器件,需要用专用的编程器把JEDEC文件下载到芯片中,而对于在系统可编程器件,则不需专用编程器,只要用一条下载电缆把计算机与用户系统板相连,就可直接把JEDEC文件下载到用户系统板上的ISPLD芯片中。由于后者更方便、快捷,故使用日益广泛,成为当今电子设计的趋势。因此这里将简单介绍ISPLD器件的开发应用,由于目前的ISPLD开发软件也支持普通的PLD器件,所以也适用于普通PLD器件的开发,仅是下载方法不同而已。
(二)ISP器件开发系统由哪些部分组成?
ISP器件开发系统由硬件和软件两部分组成,由于ISP-PLD不需要专用的编程器烧录芯片,故它的硬件很简单,包括一台计算机和一条编程电缆。计算机用于运行编程软件,编程电缆用于将JEDEC文件下载到用户系统板(目标板)上的芯片中。其组成示意图如图16-18所示。当然也可似构造一块专用的编程板,对ISP器件进行编程。
(三)如何使用ISP器件的开发软件? FAN3989MLP8X
不同的半导体生产公司都为自己的ISP器件开发了相应的开发平台软件,如Lattice公司的开发软件是ISPEXPERT System,而Altera公司的教育版开发系统软件是MAX-plusⅡ等,这些软件相互独立,不兼容其他公司的器件。它们都运行在Windows 9x及以上操作系统,具有良好的集成环境和友好的用户界面。学习起来容易,使用方便。这些软件都为用户建立设计源文件提供了多种方式,可以采用硬件描述语言VHDL编写设计源文件,也可以采用输入原理图建立设计源文件,或者可以两种方式混合输入建立设计源文件。软件还有配功能,通过选择器件,再经过编译进行器件适配,使设计者可以容易地正确选择器件,这使设计者在器件选择方面便利了许多。软件还有强大的逻辑仿真和时序仿真功能,通过对设计进行仿真,确保了设计的可靠性,提高了设计的成功率.
