1、故障排除的准备工作
    在电子设备的故障诊断和排除中，直流稳压电源是常用到的设备，通常用的测试仪器有示波器、万用表、信号发生器。它们就是常说的“四大件”。熟用巧用“四大件”尤其是示波器和万用表，常常能解决许多问题。
    准备必备的通用工县，如电烙铁、吸锡器、剪线钳、剥线钳、螺丝刀、镊子、剪刀、小扳手等。其中电烙铁是最应熟练掌握使用的。
    在有些情况下，需要使用一些专用的检测设备，例如用于高频（如通信设备）的有综合测试仪、场强仪、驻波比表、射频功率计、频谱分析仪、频偏仪等仪器；用于图像设备（如电视机）的有矢量示波器、扫描仪、图示仪、彩色发生器等仪器；用于数字设备的有逻辑脉冲发生器、逻辑探笔、IC测试仪等。这些专用设备往往起到不可替代的作用。
    另外，最好备有一些待换用的常用易损元器件以便在使用替代法诊断故障时使用。这些元器件一般包括各种阻值的电阻器、常用容量的电容器以及二极管、三极管和lC芯片等。

  2、故障排除的程序

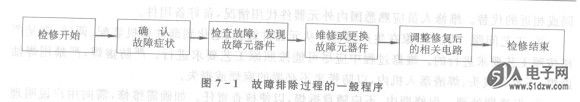

    在排除电子设备故障时应遵循的一般程序是（见图7 -1）：
  ①先了解后动手、先理论后实践要排除电子设备的故障，首先要详细了解（包括询问和观察等）故障发生的起因和现象等情况，然后才可以动手维修。
  ②先简后繁、先易后难对于多种故障，应先解决简单容易的小问题，再考虑复杂难处理
的故障。这样既简洁明了，又排除干扰。
    ③先外后内、先机械部分后电路部分  这是由于电子设备的外部表面的操作部件如开关、旋钮、指示灯等经常受损，机械部件由于经常动作也比电子器件故障率高，加之机械故障较电子故障简单易修。
    ④先电源后整机  当整机不能工作，指示灯不亮时，首先要考虑的是电源电路是否完好。
    ⑤先静态后动态一是在通电前，应仔细检查，看看元器件有无明显损坏，连接处有无断开；确认无误后，再通电检查。二是转动部件，先空载后负载。先静后动是为了确保安全修复机械部分，避免故障进一步恶化扩大，一般故障应尽量在静态条件下排除。
    ⑥先通病后特殊有些特殊故障是多种原因造成的，甚至是有几种常见故障共同交织在一起构成的，只有将几个通病故障排除了，特殊故障的排除就迎刃而解了。
    ⑦先末级后前级  在检修时，大多数应从末级单元电路开始，依次逐级对前级传输过来的信号进行分析，最后找到故障级电路，这样可以少走弯路。
    ⑧注意拆卸顺序拆机前应弄清其结构和位置，必要时要作好记号或画出草图，拆装时应认清各种螺钉，按次序进行。卸下的零部件应按先后顺序排列整齐，比较小的零件和螺钉最好用盒子存放。
    ⑨检修完毕后要进行性熊测试。

   3、故障排除的方法
    当故障产生的原因找到后，接着就是排除故障。最常用的方法有四种：一是焊接法，二是替代法，三是调整法，四是权宜法。
    常见的故障是由于电路中的节点接触不良造成的，如插接点接触不牢，焊接点虚焊、假焊，电位器滑动端及开关等节点接触不良等。也有的是出现了机械损坏如断线、节点脱焊等。这些原因引起的故障一般是间歇式或瞬时或突然不工作。根据这些现象，利用万用表就可找到故障点’用焊接法排除故障。一些自动流水线焊接的电路板，由于焊点较小，长时期通过大电流使得焊点熔掉了一部分，引起焊接点导电不良，这时候需要对焊点进行检查补焊。这是所谓的焊接法。
    另一些。隋况是由于电子设备中元器件本身原因引起的故障，如电阻、电感、电容、晶体管和集成器件等性能不良或损坏变质以及电容、变压器绝缘击穿等。常使电子电路表现为有输入而无输出或输出异常的现象，比较容易判断和排除。查找出损坏的元器件后，用替换元件进行更换,电子电路即可正常工作.这是所谓的替代法.
    在有些情况下，故障的排除需要通过对电子电路中的可调元件进行调整，使得信号恢复正常。如微调电阻、微调电容、电感磁芯等。应用调整法要注意做到以下三点：第一，如有多个可调元器件’要一个一个地调整，切忌多个一起调，以免调乱而比未调前性能更坏；第二，最好在调整之前在可调元器件上作一个记号，标出原来的位置，以便需要时复原；第三，调节的。步伐，，要小些，每次的调整量要小点，在判断出整机性能确有改善后再向前调整。这是所谓的调整法。
    在手头一时没有替换元件的情况下，为了应急，常使用权宜之计，以保障电路的主要功能可以实现，常用旁路直通法、暂时代换法、丢卒保帅法等，统称权宜法。   XC1704VQ44C
