典型集成运放的测试与选用原则
发布时间:2011/8/17 9:29:31 访问次数:2011
1.典型集成运放的测试
集成运放性能参数测试应采用相应的测试电路进行，大规模生产和对参数要求较高的场合，应采用专用仪器进行测试，如IST750等。
现介绍用万用表粗测LM324的方法。

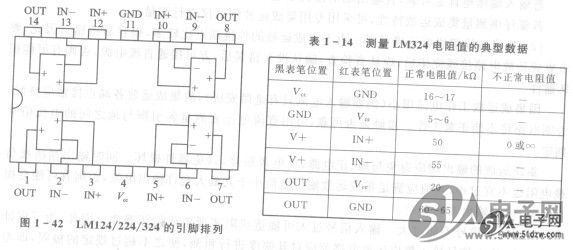

LM324系列产品包括LM124、LM224、LM324，国产对应型号为FX124、FX224、FX324。它们都是由4个独立的低功耗、高效益、频率内补偿式运算放大器组成。其引脚排列如图1- 42所示。图中VCC、GND分别为正电源端和地端。IN+为同相输入端，IN-为反相输入端，OUT为输出端。用万用表可检测其好坏，选择500型万用表R×lk挡分别测量各引脚间的电阻值，典型数据如表1-14所列。
测试时应注意以下几点：
①应分别检查LM324的4个运算放大器，各对应引脚的电阻值应基本相等，否则参数的一致性差。
②若用不同型号页用表的RXlk挡测量，电阻值会略有差异。但在上述测量中，只要有一次电阻为零，即说明内部有短路故障；读数为无穷大时，说明内部有开路损坏。
2.集成运放的选用原则
集成运放种类繁多，在设计电路时应结合电路要求及集成运放性能参数来选用。选型时除了满足主要技术性能指标外，还应考虑性能价格比，即经济性。一般指标性能高的运放，价格也相应较高。无特殊要求场合，应选用通用型、多运放型运放芯片。
1.典型集成运放的测试
集成运放性能参数测试应采用相应的测试电路进行，大规模生产和对参数要求较高的场合，应采用专用仪器进行测试，如IST750等。
现介绍用万用表粗测LM324的方法。
LM324系列产品包括LM124、LM224、LM324，国产对应型号为FX124、FX224、FX324。它们都是由4个独立的低功耗、高效益、频率内补偿式运算放大器组成。其引脚排列如图1- 42所示。图中VCC、GND分别为正电源端和地端。IN+为同相输入端，IN-为反相输入端，OUT为输出端。用万用表可检测其好坏，选择500型万用表R×lk挡分别测量各引脚间的电阻值，典型数据如表1-14所列。
测试时应注意以下几点：
①应分别检查LM324的4个运算放大器，各对应引脚的电阻值应基本相等，否则参数的一致性差。
②若用不同型号页用表的RXlk挡测量，电阻值会略有差异。但在上述测量中，只要有一次电阻为零，即说明内部有短路故障；读数为无穷大时，说明内部有开路损坏。
2.集成运放的选用原则
集成运放种类繁多，在设计电路时应结合电路要求及集成运放性能参数来选用。选型时除了满足主要技术性能指标外，还应考虑性能价格比，即经济性。一般指标性能高的运放，价格也相应较高。无特殊要求场合，应选用通用型、多运放型运放芯片。
