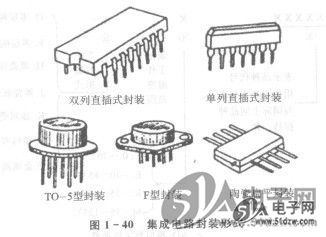

集成电路的外封装可分为圆形金属外壳封装（晶体管式封装）、扁平形陶瓷或塑料外壳封装、双列直插式陶瓷或塑料封装和单列直插式封装等，如图1-40所示。其中单列直插式和双列直插式较常见。
    集成电路的引脚分别有8根、10根、12根、14根、16根等多种。正确识别引脚排列顺序是很重要的，否则集成电路不能正常工怍，甚至会损坏。
    集成电路引脚排列顺序的标志，一般有色点、凹槽、管键及封装时压出的圆形标志等。

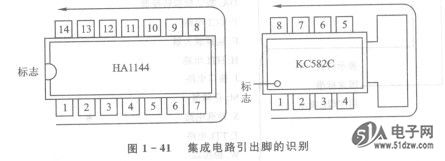

  对于扁平形或双列直插式集成块引脚的识别方法是：将集成电路水平放置，引出脚向下，标志对着自己身体一边，右边靠近身体第一个引出脚即为第一引出脚，按逆时针方向数，依次为第二脚、第三脚、……，如图1- 41所示。

    对于圆形管座式，则以管键为参考标志，以键为起点，逆时针数1、2、3、…。
    对于没有色点和其他标志的，则以印有型号的一面朝上，左F脚即为第一脚，然后按逆时针方向数1、2、3、…。   APL502B2G
