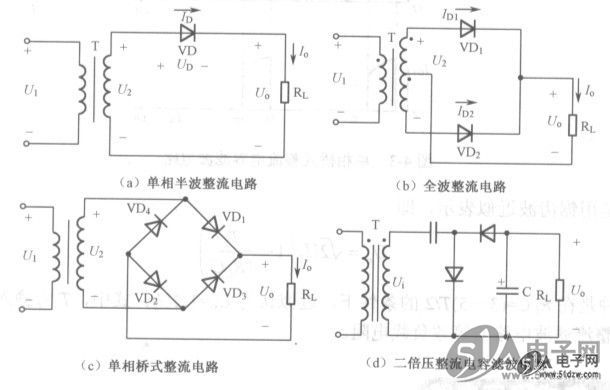

整流电路主要有半波整流、全波整流两种方式，可以由整流二极管构成整流桥堆来执行。常见的整流二极管有1N4007、1N5148等，桥堆有RS210等，整流电路如图4-2所示。
    设变压器变比为n，则有
                                 U_i=nU₁             (4-1)
    对于全波桥式整流电路，有
                              U₂=(1.1~1.2)U₁        (4-2)
    输出电压平均值Uo(AV)为


    输出电流平均值Io(AV)为

脉动系数S为

式中，U_oIM为U_o交流分量最低次谐波幅值。
    二极管的平均电流I_D(AV)等于负载电流的平均值I_O(AV)的一半，即

    二极管所承受的最大反向电压U_Rmax为
