晶闸管从外形上分为螺栓形、平板形和平底形,常见晶间管的外形和符号。

判断晶闸管的极性，电极判别晶间管电极可以用万用表检测,也可以根据晶闸管封装形式来判断。

螺栓形晶闸管的螺栓一端为阳极A,较细的引线端为门极G,较粗的引线端为阴极K;

平板形晶闸管的引出线端为门极G,平面端为阳极A,另一端为阴极K;金属壳封装(T0-3)的晶闸管,其外壳为阳极A。

单向晶闸管电极判断。将万用表拨至R×100挡,两支表笔各任意接两个电极。只要测得低电阻值,证明测的是PN结正向电阻,这时黑表笔接的是阳极,红表笔接的是控制极。这是因为GA之间反向电阻趋于无穷大,A-K间电阻也总是无穷大,均不会出现低阻的情况。

NPN型和PNP型三极管的判别,说明此管是NPN管.且黑表笔所接的那个脚为基极。

如果能够在某个三极管上找到一个脚,将黑表笔接此脚,将红表笔依次接另外两脚,万用表指针均偏转,而反过来,却不偏转。

由三极管输入特性曲线看出:当LI:E很小时,IB=o,三极管是截止的.只有在UE大于二极管的门坎电压(硅管约0.5V,锗管约0.2V)后,二极管才开始导通。

导通后的I迅速增大,但LI:E变化很小,此时的U:E值称为三极管工作时的发射结正向压降或导通电压值(硅管约为0,7V,锗管约为0,3V)。

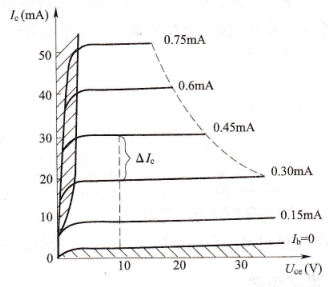

由此分析,三极管的输人特性曲线是非线性的。通常把三极管输出特性曲线分成三个工作区来分析其工作状态,即放大区、截止区和饱和区。截止区是IB=0曲线下方的区域,三极管处于截止状态。
