随着工业控制的精细化程度和智能化水平的提升,以继电器为核心控制系统的结构越来越复杂。

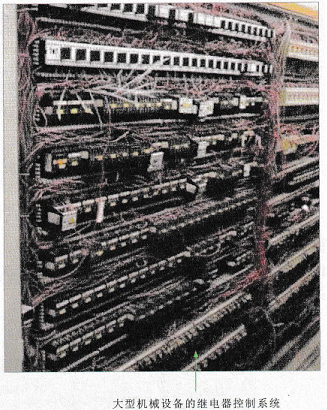

在有些较为复杂的系统中,可能要使用成百上千个继电器,不仅使整个控制装置显得体积十分庞大,而且元器件数量的增加、复杂的接线关系会造成整个控制系统的可靠性降低。

更重要的是,―旦控制过程或控制工艺要求变化,则控制柜内的继电器和接线关系都要重新调整。

可以想象,如此巨大的变动一定会花费大量的时问、精力和金钱,其成本的投入有时要远远超过重新制造一套新的控制系统,这势必又会带来巨大的浪费。

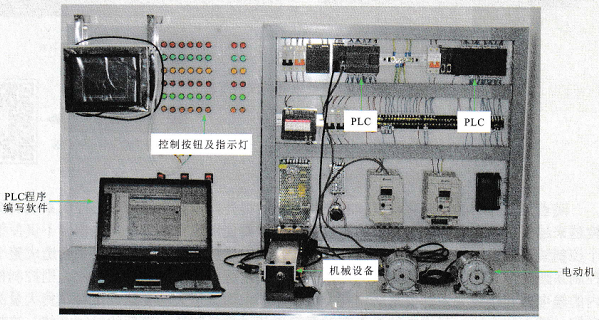

PLC功能简图,通过编程器编写控制程序(PLC语句),将控制程序存入PLC中的存储器,并在微处理器(CPU)的作用下执行逻辑运算、顺序控制、计数等操作指令。

这些指令会以数字信号(或模拟信号)的形式送到输入端、输出端,控制输入端、输出端接口上连接的设备,协同完成生产过程。

这种PLC能够进行复杂的算数运算和矩阵运算,可对设各进行直接控制,同时可对下一级的多个可编程控制器进行监控,一般用于大型系统的控制。

PLC硬件系统模型,典型的中型PLC实物外形,大型PLC的I/0点数一般在2048点以上。为典型的大型PLC实物外形。

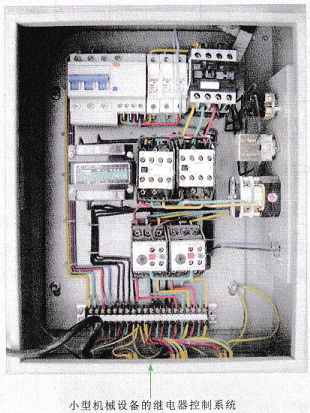

继电器控制系统以结构简单、价格低廉、易于操作等优点得到广泛的应用。

常见高档PLC实物,PLC的功能应用量,PLC的发展极为迅速,随着技术的不断更新,其控制功能,数据采集、存储、处理功能,可编程、调试功能,通信联网功能等也逐渐变得强大,使PLC的应用领域得到进一步急速扩展,广泛应用于各行各业的控制系统中。
