算穿透电流r澜的大小。如果反向电阻值偏小,说明该三极管质量不太好。

晶体三极管的型号 国产晶体三极管的型号由五个部分组成:用汉语拼音字母表示规格号,用阿拉伯数字表示序号,用汉语拼音字母表示器件的类型,用汉语拼音字母表示器件材料和极性,用阿拉伯数字表示器件的电极数目例,3AG11C为PNP型锗材料的高频小功率三极管,设计序号为11,规格号为C。

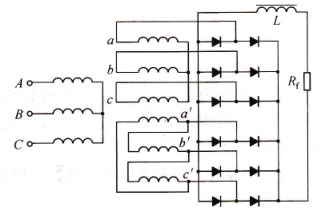

单相整流及滤波电路,把交流电变换成直流电的过程叫整流。用于整流的设备叫整流器。一个整流器主要由整流变压器、整流电路和滤波电路三个部分组成。

单相半波整流电路,是电路的有关波形图。

晶体三极管的简易判断，管脚与管型的判断，用万用表R×100Ω或R×1kΩ挡分别测量各管脚间电阻,必有一只管脚与其他两脚之间的阻值相近,这只管脚就是基极。

以黑表笔(一)接基极,如果测得与其他两只管脚的电阻都小,则为NPN型三极管;反之则是PNP型三极管。找出基极后,分别测基极对另外两管脚的电阳,阻值较小的那个是集电极,另一个就是发射极。

三极管好坏的大致判断，用万用表测量集电极与发射极间的反向电阻值来估。

单相整流电路 其形式有单相半波、单相全波、单相桥式和单相倍压整流等。

单相半波整流电路,a)电路图 b)波形图

该电路有下列关系:σL=0.45σ2

F=JL=0.45

RM=u2

式中 h―输出电压的平均值;

k―整流输入端的交流电压有效值.
