高压转换继电器(SPDT/C型)开关和线圈的连接的解决方案
发布时间:2021/4/17 13:23:43 访问次数:510
对于一些应用，比如说高压信号需要路由到交替点、极性反转、电容器充电或放电，高压转换继电器（SPDT/C型）将是理想的解决方案。
S-5701 B系列的主要特点使用3.3V电源电压时，IC的平均电流消耗为160nA，约为普通AMR IC电流消耗的六分之一.
工作电压范围：1.7至5.5V，工作温度范围为-40至125°C，可满足广泛的工作环境.
分立半导体产品
晶体管 - FET，MOSFET - 单个
制造商
Infineon Technologies
系列
OptiMOS™
包装
卷带（TR）
剪切带（CT）
Digi-Reel®
零件状态
有源
FET 类型
N 通道
技术
MOSFET（金属氧化物）
25°C 时电流 - 连续漏极 (Id)
10.9A（Tc）
驱动电压（最大 Rds On，最小 Rds On）
10V
不同 Id、Vgs 时导通电阻（最大值）
165 毫欧 @ 5.5A，10V
不同 Id 时 Vgs(th)（最大值）
4V @ 32μA
Vgs（最大值）
±20V
FET 功能
功率耗散（最大值）
62.5W（Tc）
工作温度
-55°C ~ 150°C（TJ）
安装类型
表面贴装型
供应商器件封装
PG-TSDSON-8
封装/外壳
8-PowerTDFN
漏源电压（Vdss）
250V
不同 Vgs 时栅极电荷 (Qg)（最大值）
11.4nC @ 10V
不同 Vds 时输入电容 (Ciss)（最大值）
920pF @ 100V
基本产品编号
BSZ16DN25

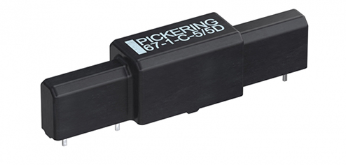

新款转换继电器尺寸为67系列的标准尺寸，仅为58.4 x 12.6mm，提供5V、12V或24V三种线圈电压选择，并且提供从PCB到开关和线圈的连接。
和Pickering的很多舌簧继电器一样，67系列继电器也具有内部磁相互作用屏蔽的功能以及采用SoftCenter™软封装结构。这款全密闭单列直插引脚继电器采用镀钨触点，可选飞线连接高压线路。
新款67-1-C高压舌簧继电器提供的是一个现成的解决方案，可以方便地集成到新的高压设计中，并可大量节省PCB面积。
