连接电路板和各个模块之间的连接器不仅价格昂贵而且占据了电路板和系统的宝贵空间，并且它们还会降低产品的稳定性。

一种创新的方法，让系统架构师和开发人员使用尺寸极小的低功耗FPGA来大幅度减少板间和模块间的连接器数量，在增加系统稳定性的同时，降低了空间占用和成本。

拥有FPGA设计经验的开发者还能自定义该解决方案。即便没有FPGA设计经验，开发人员依然能够轻松快速完成部署。

优化连接当今的绝大多数电子系统都包含两个及以上的电路板和/或模块。

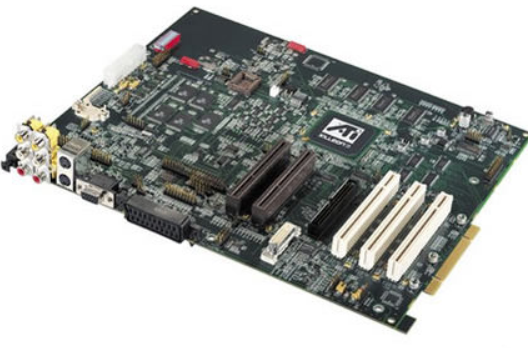

连接电路板进行数据传输。常见的解决方案是将多引脚连接器安装在电路板上，然后使用多个线束或导线将电路板连接在一起。

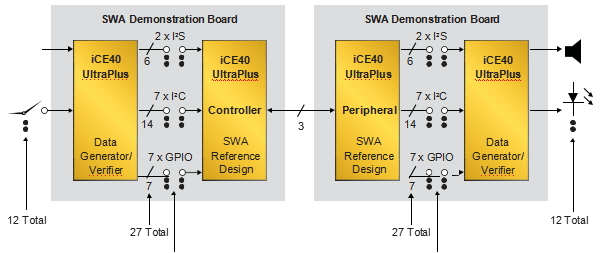

两片FPGA之间的单线通信速度约为7.5 Mbps。该设计也可自行配置——可以调整I2C / I2S总线数量和GPIO数量以及单线协议数据包的长度，并且FPGA之间的单线协议拥有错误检测和重试功能。该解决方案的特性的简要概述如下：

最多聚合7个通道

单线上的原始数据速率约为7.5 Mbps或更高

数据包长度可变，可有效利用单线带宽

接收端出现奇偶校检错误时可重新进行传输

支持I2C的Fast-mode (400 kbps)和Fast-mode Plus（1 Mbps）

I2C中断可以使用GPIO和基于事件的传输来实现

针对非FPGA设计人员的单线聚合解决方案提供了五种预先综合的位流。这些配置是对诸多实际应用分析的结果，可以满足各类系统设计的要求。

提供预编译的位流，拥有五种常见配置,用户可以从莱迪思网站单线聚合解决方案。指南描述了如何将预配置的位流加载到iCE40 UltraPlus FPGA中。

iCE40 UltraPlus FPGA实现单线聚合的器件。iCE40 UltraPlus FPGA拥有灵活的逻辑架构、2800或5280个4输入查找表（LUT）、可定制的通用I/O（GPIO）、多达80 Kb的嵌入式存储块（EBM）和多达1 Mb嵌入式SRAM。
