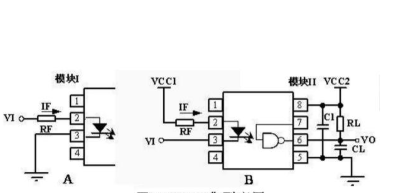

DZ1137324输出端由模块II供电，Vcc2=4.5～5.5V。在Vcc2(脚8)和地(脚5)之间必须接一个0.1μF高频特性良好的电容，如瓷介质或钽电容，而且应尽量放在脚5和脚8附近(不要超过1cm)。这个电容可以吸收电源线上的纹波，又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端，当它在0-0.8V时强制输出为高(开路);当它在2.0V-Vcc2时允许接收端工作，见真值表2。

集电极开路输出端，通常加上拉电阻RL。虽然输出低电平时可吸收电路达13mA，但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大，加大对电源的冲击，使旁路电容无法吸收，而干扰整个模块的电源，甚至把尖峰噪声带到地线上。一般可选4.7kΩ，若后级是TTL输入电路，且只有1到2个负载，则用47kΩ或15kΩ也行。CL是输出负载的等效电容，它和RL影响器件的响应时间，当RL=350Ω，CL=15pF时，响应延迟为25-75ns。

当输入信号ui为低电平时，晶体管V1处于截止状态，光电耦合器B1中发光二极管的电流近似为零，输出端Q11、Q12间的电阻很大，相当于开关“断开”;当ui为高电平时，v1导通，B1中发光二极管发光，Q11、Q12间的电阻变小，相当于开关“接通”.该电路因Ui为低电平时，开关不通，故为高电平导通状态.同理，图2电路中，因无信号(Ui为低电平)时，开关导通，故为低电平导通状态。

电路“与门”逻辑电路。其逻辑表达式为P=A.B.两只光敏管串联，只有当输入逻辑电平A=1、B=1时，输出P=1。同理，还可以组成“或门”、“与非门”、“或非门”等逻辑电路。

一个典型的交流耦合放大电路.适当选取发光回路限流电阻Rl，使B4的电流传输比为一常数，即可保证该电路的线性放大作用。

驱动管需采用耐压较高的晶体管(图中驱动管为3DG27)。当输出电压增大时，V55

的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低，而保持输出电压的稳定。

四组模拟电子开关(S1~S4)：S1，S2，S3并联(可增加驱动功率及抗干扰能力)用于延时电路，当其接通电源后经R4，B6驱动双向可控硅VT，VT直接控制门厅照明灯H;S4与外接光敏电阻Rl等构成环境光线检测电路。当门关闭时，安装在门框上的常闭型干簧管KD受到门上磁铁作用，其触点断开，S1，S2，S3处于数据开状态。晚间主人回家打开门，磁铁远离KD，KD触点闭合。此时9V电源整流后经R1向C1充电，C1两端电压很快上升到9V，整流电压经S1，S2，S3和R4使B6内发光管发光从而触发双向可控硅导通，VT亦导通，H点亮，实现自动照明控制作用。房门关闭后，磁铁控制KD，触点断开，9V电源停止对C1充电，电路进入延时状态。C1开始对R3放电，经一段时间延迟后，C1两端电压逐渐下降到S1，S2，S3的开启电压(1.5v)以下，S1，S2，S3恢复断开状态，导致B6截止，VT亦截止，H熄来，实现延时关灯功能。

在关闭计算机状态下切断电源，在用螺丝刀拧下机箱挡板的螺丝，打开机箱后，适当整理一下机箱内的线路连接，让主板的COMS电池显露出来。在机箱里面的银白色的圆形电池即为CMOS电池。如图所示。然后，取下CMOS电池。用户可以在CMOS电池安装位置的侧面找到一个金属片，只要轻轻一按即可让CMOS电池弹起。

电池短接放电法为了更快地给CMOS放电，用户可以用短接法。取下电池以后，用一根导线或者经常使用的螺丝刀将电池插座两端短路，对电路中的电容放电，使CMOS芯片中的信息快速消除。

跳线短接放电法除了第一种和第二种方法之外，用户还可以使用跳线短接法给CMOS放电，该跳线一般位于主板CMOS电池插座附近(不同主板可能所处的位置不同，在动手操作之前要先查看主板说明书)，跳线一般为3针，通常跳线旁边还附有CMOS的放电说明。在主板的默认状态下，跳线帽连接在标识为1和2的针脚上，从放电说明上可以知道为正常的使用状态。

首先用镊子或其他工具将跳线帽从1和2的针脚上拔出，然后再套在2和3的针脚上将他们连接起来。经过短暂的接触后，再将跳线帽重新插回到1和2脚上，这用就可清楚用户在CMOS内的各种手动设置，从而恢复到主板出厂时的默认设置。

通过对CMOS放电来破坏BIOS中的设置，从而达到清除密码的目的。其实，对CMOS进行放电操作，还可以解决一些莫名其妙的电脑启动黑屏故障。
