TDC7200是一款用于超声波传感测量

时间数字转换器（TDC）

如水流量计

气体流量计和热流量计

当与TDC1000（超声波模拟前端）配合使用时

TDC7200可以成为完整的TI超声波传感解决方案的一部分

包括MSP430

电源

无线

源代码

时间数字转换器（TDC）执行秒表的功能

并测量START脉冲

最多五个STOP脉冲之间的经过时间（飞行时间或TOF）

从START到多个STOP的测量能力

使用户可以灵活地选择哪个STOP脉冲产生最佳的回声性能

该器件具有内部自校准时基

可补偿随时间和温度的漂移

自校准可实现皮秒级的时间 - 数字转换精度

这种精度使TDC7200成为流量计应用的理想选择

其中零流量和低流量测量需要高精度

当置于自主多周期平均模式时

TDC7200可以针对低系统功耗进行优化

使其成为电池供电流量计的理想选择

在这种模式下

主机可以进入休眠状态以节省功率

并且在完成测量序列时

它可以在被TDC中断时唤醒

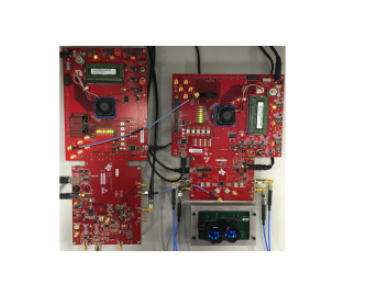

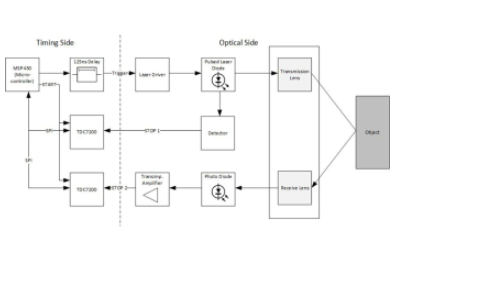

LIDAR 脉冲飞行时间参考设计

描述

各种应用（如激光安全扫描仪、测距仪、无人机和制导系统）

中都利用了用于高精度测量距离

飞行时间 (ToF) 光学方法

该设计详述了基于高速数据转换器的解决方案的优点

包括目标识别

宽松的采样率要求和简化的信号链

该设计还解决了光学器件

驱动器和接收器前端电路

模数转换器 (ADC)

数模转换器 (DAC)

信号处理

特性

测量距离达到或超过 9m

距离测量平均误差小于 ±6 mm

标准偏差小于 3 cm

5.75W 脉冲 905nm 近红外线

组合高性能模式下0.55 mA

加速度计和陀螺仪的低功耗“永远在线”体验

智能FIFO高达9千字节

符合Android标准

满量程±2 /±4 /±8 /±16 g

满量程±125 /±250 /±500 /±1000 /±2000 dps

模拟电源电压：1.71 V至3.6 V.

独立IO供电（1.62 V）

紧凑的占地面积：2.5毫米x 3毫米x 0.83毫米

SPI /I2C和MIPI I3CSM串行接口

具有主处理器数据同步功能

用于陀螺仪和加速度计的OIS数据输出的辅助SPI

OIS可通过辅助SPI

主接口（SPI /I2C和MIPI I3CSM）进行配置
