P0900SBL红外系统的组成、主要光学系统和辅助光学系统，对红外的关键元件进行详细的探讨。红外传感器的工作原理并不复杂，一个典型的传感器系统各部分的工作原理如下所示：

待侧目标。根据待侧目标的红外辐射特性可进行红外系统的设定。

大气衰减。待测目标的红外辐射通过地球大气层时，由于气体分子和各种气体以及各种溶胶粒的散射和吸收，将使得红外源发出的红外辐射发生衰减。

光学接收器。它接收目标的部分红外辐射并传输给红外传感器。相当于雷达天线，常用是物镜。

辐射调制器。对来自待测目标的辐射调制成交变的辐射光，提供目标方位信息，并可滤除大面积的干扰信号。又称调制盘和斩波器，它具有多种结构。

红外探测器。这是红外系统的核心。它是利用红外辐射与物质相互作用所呈现出来的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现出来的电学效应。此类探测器可分为光子探测器和热敏感探测器两大类型。

探测器制冷器。由于某些探测器必须要在低温下工作，所以相应的系统必须有制冷设备。经过制冷，设备可以缩短响应时间，提高探测灵敏度。

信号处理系统。将探测的信号进行放大、滤波，并从这些信号中提取出信息。然后将此类信息转化成为所需要的格式，最后输送到控制设备或者显示器中。

显示设备。这是红外设备的终端设备。常用的显示器有示波器、显像管、红外感光材料、指示仪器和记录仪等。

依照上面的流程，红外系统就可以完成相应的物理量的测量。红外系统的核心是红外探测器，按照探测的机理的不同，可以分为热探测器和光子探测器两大类。下面以热探测器为例子来分析探测器的原理。

热探测器是利用辐射热效应，使探测元件接收到辐射能后引起温度升高，进而使探测器中依赖于温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。多数情况下是通过热电变化来探测辐射的。当元件接收辐射，引起非电量的物理变化时，可以通过适当的变换后测量相应的电量变化。

红外传感器已经在现代化的生产实践中发挥着它的巨大作用，随着探测设备和其他部分的技术的提高，红外传感器能够拥有更多的性能和更好的灵敏度。

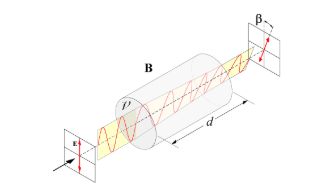

磁光效应传感器,现代电测技术日趋成熟，由于具有精度高、便于微机相连实现自动实时处理等优点，已经广泛应用在电气量和非电气量的测量中。然而电测法容易受到干扰，在交流测量时，频响不够宽及对耐压、绝缘方面有一定要求，在激光技术迅速发展的今天，已经能够解决上述的问题。

磁光效应传感器就是利用激光技术发展而成的高性能传感器。激光，是上世纪六十年代初迅速发展起来的又一新技术，它的出现标志着人们掌握和利用光波进入了一个新的阶段。由于以往普通光源单色度低，故很多重要的应用受到限制，而激光的出现，使无线电技术和光学技术突飞猛进、相互渗透、相互补充。现在，利用激光已经制成了许多传感器，解决了许多以前不能解决的技术难题，使它适用于煤矿、石油、天然气贮存等危险、易燃的场所。

比如说用激光制成的光导纤维传感器，能测量原油喷射、石油大罐龟裂的情况参数。在实测地点，不必电源供电，这对于安全防爆措施要求很严格的石油化工设备群尤为适用，也可用来在大型钢铁厂的某些环节实现光学方法的遥测化学技术。
