偏置三极管脚位管子类型

发布时间:2020/6/27 22:36:40 访问次数:142

LT1433I相对其他上行设备高功放故障率较高, 维护涉及面较多, 危险性也较大, 所以高功放的维护一直是我站的维护重点。而速调管与全固态高功放相比故障率稍高, 维护难度也相对增加, 对环境温度湿度要求更高。

对于高功放这类关键设备, 我们的观点一直都是防重于治, 平时要注意观察设备运行状态, 了解它的性能特点, 做好高功放基本维护工作, 保证其正常平稳运行。

速调管高功放维护首先要保证高功放电气性能、机械性能等技术指标符合要求; 其次要合理调整系统设备配置, 延长设备使用寿命; 第三遇到故障能迅速排除,尽量减少故障损失。

根据多年的经验, 高功放维护工作包括:

重视高功放机房环境温度、湿度的保持。根据经验, 夏季高温、高湿的环境最容易导致高功放故障的发生, 特别是高压器件的故障率明显升高, 因此夏季要特别注意保持设备运行环境温度和湿度。

重视高功放机房防尘, 定期清理高功放滤尘网, 检查风扇、风机运转情况, 如风扇运转不畅或有响声应及时更换。

每日定时记录高功放面板主要参数显示, 定期分析整理高功放主要参数变化数值及各种告警信息, 根据这些信息预测可能出现的故障和部位, 对可能发生故障的部位进行检测、调整和维修, 对零部件及时更换。

对高功放主要技术指标及测试点进行测量,分析查找产生指标和测试数据变化的原因, 有针对性地进行调整或采取适当的应急处理措施。

高功放故障在地球站总体故障中所占比例较大,在日常维护中应注意积累经验, 要定期打开机箱对机器内部做清洁除尘工作, 定期检查告警指示灯、门连锁、继电器、机械触点等状况, 尤其要检查电源系统接头螺丝是否紧固, 确保供电系统电接头接触良好, 线路绝缘良好。速调管功放开机时灯丝电阻必须保持准确的额定数值, 过高或过低都会造成阴极表面非均发射,加速阴极老化。重点检查机内高压电容、变压器、接触器等工作条件恶劣的元器件有无异常, 各种保护装置是否灵敏有效。每年测试一次功放额定输出功率、增益和增益频率响应。出现故障时准确分析和处理故障, 防止处理不当而造成设备损坏或故障扩大化。

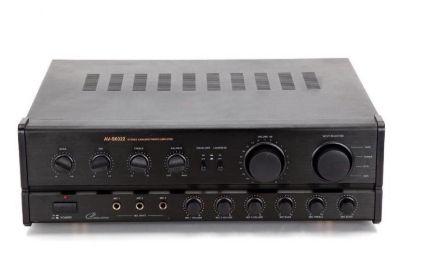

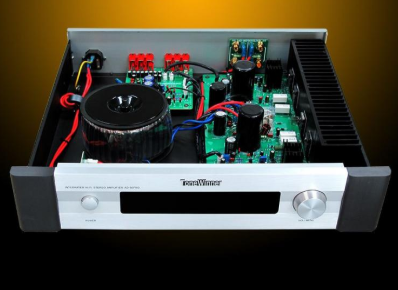

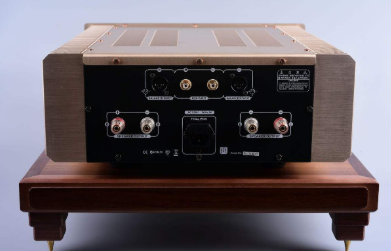

功放机也就是我们说的功率放大器,其作用主要是将音源器材输入的较微弱信号进行放大后,产生足够大的电流去推动扬声器进行声音的重放,由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能,不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同,可以说一套良好的音响系统功放的作用功不可没。下面小编就为您介绍一下功放机维修、分类、性能指标、鉴别方法。

把功放部分的电源电压降低,比如:功放部分电压是正负电压45V的就用正负20V电压来检修,这样比较安全。

修理功放电路时一定要把功放信号输入端对地短路。

有的功放是不能把功率管拆除修的,功率管拆除后,这样不能测中点电压,中点电压不是正压就是负压,而且是电源电压的或正或负值,喇叭保电路的继电器同时不能吸合。注意!降压修理有可能保电路的继电器不能吸合,这是正常的,不要怀疑中点电压过高引起保护。

你怕烧功率管,你可以这样做:暂时用对管2SA940、2SC2073代用一下,因为一般家用功放不是偏甲类的,静态电流不大,不会烧管子的,但是管子一定要与散热片贴好,试音时不要开太大的声音。接小喇叭试音。

偏置电路上的元件参数一定要准确,偏置三极管脚位、管子类型一定要接对选对,不然的话,有你苦吃的了。

所用管子“互补对管”放大倍β数基本要一至。
