高感负载和较大冲击电流的配电

发布时间:2020/6/27 16:21:41 访问次数:123

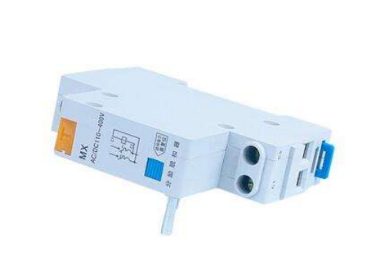

ERJ1GEJ560C断路器脱扣器,它在电路的保护当中扮演着举足轻重的一部分,是一款出于对电路安全保障方面相当可靠的工具器件。如今断路器在各行各业当中广泛应用,有了脱扣器的帮助,可以及时在电路过载的情况下完成切断,防止第二次的损失,也保护了人身的安全。但是我们常知道的断路器往往只限于它的型号或者用途的分类方面,对于断路器使用过程中应该配合的工具产品了解的并不是很多,今天为大家说明的就是断路器脱扣器了,它可以和断路器界相互连接使用,具有过载漏电等程序的保护功能,还可以起到一定的监控测量的效果。

断路器按脱扣方式分有B、C、D型是什么意思

断路器按脱扣方式分有B、C、D型是断路器脱扣特性曲线的意思,(电流-脱扣时间)。

B特性适用于纯阻性负载和低感照明回路。

C特性适用于感性负载和高感照明回路。

D特性适用于高感负载和较大冲击电流的配电系统。

断路器的脱扣和跳闸之区别



断路器在合闸过程中的任何时刻,若保护动作接通跳闸回路,断路器能可靠地断开,这就叫自由脱扣。带有自由脱扣的断路器,可以保证断路器合于短路故障时,能迅速断开,避免扩大事故范围。其原理是由于过载、短路、缺相等致使断路器断开。

“脱扣”一般是指“脱扣按钮”,一般使用情况为:

设备试验。

断路器合闸过程中,断路器自身机械故障,“脱扣机构”动作跳开故障断路器限制事故的扩大。

当发生危机人身或设备的情况下可以通过“紧急脱扣按钮”快速切断电源。

跳闸则是说线路故障,或者系统震荡,引起的断路器断开,属于断路器动作现象,这为跳闸。

自由脱扣断路器在合闸过程中的任何时刻,若保护动作接通跳闸回路,断路器能可靠地断开,这就叫自由脱扣。带有自由脱扣的断路器,可以保证断路器合于短路故障时,能迅速断开,避免扩大事故范围。对于真空断路器来说,其操动机构在合闸过程中接到分闸命令时,断路器机构将不再执行合闸命令而立即分闸,这样就避免了跳跃。从而确保了安全。

真空断路器在合闸短有预伏短路故障的线路时,一旦触头间电击穿形成短路电流后,继电保护装置便动作发出分闸命令,使断路器分闸。此时,如果合闸命令尚未来得及解除,则断路器在合闸辅 助断路器接通后就会再次自动合闸,这种连续的多次合、分闸现象就叫作跳跃现象。这一现象会使得触头严重烧伤,还有可能引起真空断路器的爆炸,从而引发事故。

所以配有自由脱扣功能是很有必要的。在具体现实中,真空断路器操动机构的防跳跃和自由脱扣:在关合过程中,如电路发生故障时,操动机构应使断路器自行分闸,即使合闸命令未解除,真空断路器也不能再度合闸,以避免无谓地多次分、合故障电流。从而避免隐患,确保安全。
