VI-810087制造商

Amphenol ICC (FCI)

制造商零件编号

SFV6R-2STE1HLF

描述

CONN FFC FPC TOP 6POS 0.50MM R/A

对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况 无铅/符合限制有害物质指令(RoHS)规范要求

湿气敏感性等级 （MSL） 1（无限）

详细描述 6-位置-FFC-FPC-连接器-触点-顶部-0.020"（0.50mm）-表面贴装-直角

扁平柔性类型 FFC，FPC

安装类型 表面贴装，直角

连接器/触头类型 触点，顶部

针脚数 6

间距 0.020"（0.50mm）

端接 焊接

FFC，FCB 厚度 0.30mm，0.33mm

板上高度 0.071"（1.80mm）

锁定功能 滑锁

电缆端类型 直形，锥形

触头材料 磷青铜

触头镀层 锡

介电材料 聚酰胺（PA），尼龙，玻璃纤维增强型，不含卤素的

致动器材料 聚苯硫醚（PPS），玻璃纤维增强型，不含卤素的

特性 固定焊尾，零插入力（ZIF）

额定电压 50V

工作温度 -55°C ~ 105°C

材料可燃性等级 UL94 V-0

额定电流（安培） 0.5A

触头镀层厚度 -

外壳颜色 黑色

致动器颜色 黑色

配接次数 20

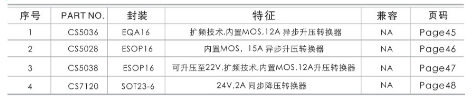

CS5036E提供了EQA16的封装类型,其额定的工作温度范围为-40℃至85℃。

输入电压范围:3~12V

可调电压输出最高至 13V

软启动功能

最高93%的效率

振荡频率: 350KHz

精准的反馈参考电压： 1V (±2%)

内置17mΩ, 12A, 15V 的 MOSFET

关断电流: <36μA

过温保护

过压保护

封装: EQA16L

应用

音箱产品、电动工具、数码相机、手持设备、移动终端

DC-DC升压电路应用广泛。音响也不例外，尤其是电池供电的户外音响，为了提高输出功率，把电池电压升高再给音频功放供电是非常普遍的做法。 比如12V铅酸电池/3节锂电串联升压到20V以上再给功放供电可以做到100W以上的输出功率。用于100W以上输出功率的传统升压做法受限于DC-DC芯片的局限性，都是用控制器+外置MOS或者再+二极管的电路构造。带来的问题是外围复杂、PCB布局布线要求高、稍为不慎容易自激稳定性差、成本高、采购物料繁琐。

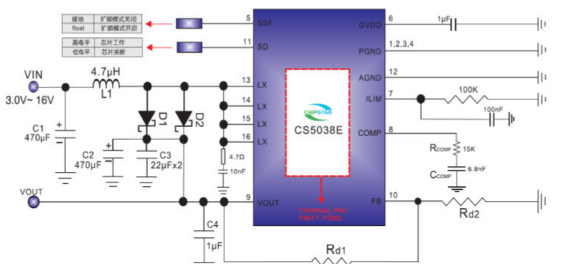

CS5038是基于新一代的工艺，内置14A/MOS高效率升压DC-DC转换器。可调升压输出最高到22V；最大可保证10A的均值电流下负载稳定工作；外围简单，效率90%以上；ESOP16的封装加工生产也很方便。
