SN74ALS244C-1NSR实现2×50W/4欧功率输出的拉杆音响参考设计。此设计的电源是12V铅酸电池。此设计大致分为两个主要级：

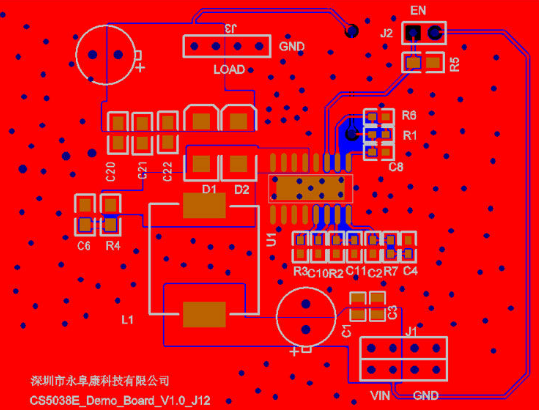

采用CS5038大电流升压IC。此芯片3V-16V输入电压，可实现22V输出，并且能够为负载提供 5A 连续电流；

采用CS8673 D类音频功放IC，22V/ 60W/4欧（PBTL）功率输出；

12V升压到20V/50W×2（采用2颗CS8673）, 12V升压到22V/60W(采用单颗CS8673/PBTL模式)；

特性

适用于12V铅酸电池及三节锂电供电的户外拉杆音箱。

102分贝信噪比 -85分贝THD+N 24位，8至200 kHz采样频率I2S/PCM主或从串行数据端口 ES7243麦克风采集配凌阳松瀚MCU

支持TDM256/384Fs、USB 12/24 MHz和其他非标准音频系统时钟低功耗待机模式麦克风阵列微控制器配置接口

该设备支持标准的I2C微控制器配置接口。外部微控制器可以通过写入内部配置来完全配置设备登记册。

I2C接口是一个双向串行总线，使用串行数据线（CDATA）和串行时钟数据传输线（CCLK）。此接口的数据传输时序。数据在CDATA线上同步传输到CCLK时钟以字节为单位。在CCLK high期间对字节中的每个位进行采样，其中MSB位为先传送。每个传输的字节后面跟着一个从接收器到拉取的确认位CDATA优惠。此接口的传输速率最高可达400 kbps。

主控制器通过发送“启动”信号来启动传输，该信号被定义为CDATA的高到低转换，而CCLK是高的。传输的第一个字节是从机地址。

它是一个7位芯片地址，后跟一个RW位。芯片地址必须是0010 0x0，其中x等于̴AD1̴AD0。RW位表示从数据传输方向。一次确认当接收到位时，数据传输开始以字节为单位沿由RW位指定。主机可以通过生成“停止”来终止通信信号，它定义为CDATA上的从低到高的转换，而CCLK是高的。

在I2C接口模式下，寄存器可以被写入和读取。
