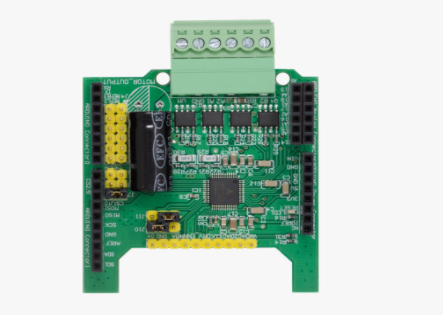

RMC1651RJT大电流步进电机驱动/控制芯片TMC5160的评估板-TMC5160-EVAL-SHIELD 。SHIELD与市场上价格实惠的STM32 Nucleo板具备相同的接口，以实现直接兼容。

芯片是一个运动控制器和驱动器，位于一个封装中，可将数字信息转换为完美的物理运动。 TMC5160具有用于自动目标定位的复杂斜坡生成功能，可减轻处理器的实时计算负担，同时提供全面的保护和诊断功能。

TMC5160-EVAL-SHIELD现在可用于Nucleo电路板，是评估高度集成且高能效的芯片并缩短设计周期的理想选择。

可堆叠多至四个集成电路（IC）的新型40-A SWIFTTM DC／DC降压转换器。TPS546D24A PMBus降压转换器可在85°C的环境温度下提供高达160A的输出电流，比市场上其他功率集成电路高四倍。TI新型SWIFTTM转换器可提供高达160A的输出电流.

TPS546D24A PMBus降压转换器可在85°C的环境温度下提供高达160A的输出电流，比市场上其他功率集成电路高四倍。在众多40A DC转换器中，TPS546D24A效率更高，能够在高性能数据中心、企业计算、医疗、无线基础设施以及有线网络应用中将功耗降低1.5W。

TPS546D24A降压转换器凭借其独特的可堆叠性解决了这两个问题。可选内部补偿网络的PMBus接口，可减少电路板上多达6个外部补偿组件，并可将整个电源解决方案尺寸缩小10%以上（即130mm2），从而实现比分立式多相控制器电流更高的FPGA／针对不同应用的集成电路（ASIC）。

TPS546D24A具有8.1°C／W的低热阻，比市场上其他DC／DC转换器低13°C，从而提高了电子产品（例如基带单元和自动化测试设备等）在高温、恶劣环境下工作的可靠性。

在高开关频率下提高效率,开关频率的DC／DC转换器可缩小电源的占用空间，有利于高带宽系统设计。TPS546D24A的电感和电容比同类转换器小三分之一，实现 1.5MHz的开关频率，并能为每个集成电路提供40A的电流。为了减少高开关频率对工作效率产生的负面影响，TPS546D24A集成了0.9mΩ的低侧MOSFET，使其效率比市场上其他DC／DC降压转换器高3.5%。

满足FPGA电源的严格电压精度要求,TPS546D24A采用5mm x 7mm、40管脚方形扁平无引线（QFN）封装，从TI和授权经销商处购买。TPS546D24AEVM评估模块则可在TI.com上购买。管脚到管脚和封装兼容的预生产TPS546B24A （20-A）和TPS546A24A （10-A）DC/DC转换器.
