7910CN电压升高和温度升高LED的电流增大
发布时间:2020/1/21 16:21:26 访问次数:2190
7910CN发光二极管的U值一般为1.8~3,5V,改变R的大小,就可以改变LED发光亮度。如果由交流电源Us驱动时,因LED反向击穿电压很低,必须用普通二极管与其同向串联或并联。为了使发光不闪烁,电源频率必须大于30Hz。
LED灯泡应用,LED灯泡的实用电路如图6-19所示,本电路使用市电220V供电,220V交流电经降压电容降压后经全桥整流(4个1N4007二极管组成).再经过电解电容滤波后,通过限流电阻给串联的38只LED提供恒流电源。LED的额定电流为20mA。
LED灯泡实用电路原理图,滤波电容限流电阻,防止电压升高和温度升高LED的电流增大,保护电阻电容的泄,放电阻码管烧毁。因此需要在数码管的每一段串人一个电阻进行限流e电阻的选择范围为170Ω~lkΩ。

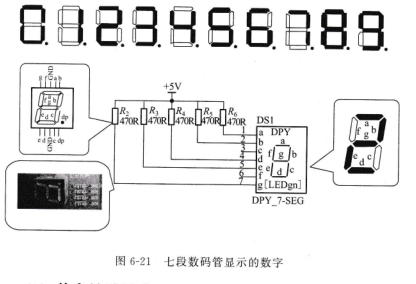

8∨码管七段数码管可用来显示单一的十进制或十六进制的数字,它是由8个LED所构成的。简单地说,要产生数字,便是点亮特定的LED。例如要形成数字“0”.只点亮“a、b、c、d、e、f”笔段的LED;要形成数字“5”,则需点亮“a、c、d、f、g”等笔段的LED,七段数码管显示的数字如图6-21所示,L段数码管显示的数字,静态显示驱动.
静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O脚进行驱动或者使用二一十进位驱动器(如BCD码)进行驱动。静态显示驱动如图6-21所示。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
7910CN发光二极管的U值一般为1.8~3,5V,改变R的大小,就可以改变LED发光亮度。如果由交流电源Us驱动时,因LED反向击穿电压很低,必须用普通二极管与其同向串联或并联。为了使发光不闪烁,电源频率必须大于30Hz。
LED灯泡应用,LED灯泡的实用电路如图6-19所示,本电路使用市电220V供电,220V交流电经降压电容降压后经全桥整流(4个1N4007二极管组成).再经过电解电容滤波后,通过限流电阻给串联的38只LED提供恒流电源。LED的额定电流为20mA。
LED灯泡实用电路原理图,滤波电容限流电阻,防止电压升高和温度升高LED的电流增大,保护电阻电容的泄,放电阻码管烧毁。因此需要在数码管的每一段串人一个电阻进行限流e电阻的选择范围为170Ω~lkΩ。
8∨码管七段数码管可用来显示单一的十进制或十六进制的数字,它是由8个LED所构成的。简单地说,要产生数字,便是点亮特定的LED。例如要形成数字“0”.只点亮“a、b、c、d、e、f”笔段的LED;要形成数字“5”,则需点亮“a、c、d、f、g”等笔段的LED,七段数码管显示的数字如图6-21所示,L段数码管显示的数字,静态显示驱动.
静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O脚进行驱动或者使用二一十进位驱动器(如BCD码)进行驱动。静态显示驱动如图6-21所示。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
