M30624FGAP灵敏度是表征压电式加速度传感器性能
发布时间:2020/1/15 23:55:17 访问次数:1238

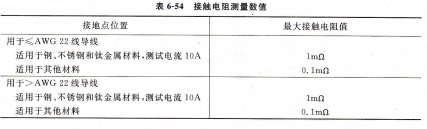

M30624FGAP接触电阻测量数值,接地点位置,用于≤AWG 22线导线,适用于钢、不锈钢和钛金属材料,测试电流10A,适用于其他材料,最大接触电阻值1mΩ,0.1mΩ,用于>AWG 22线导线,适用于钢、不锈钢和钛金属材料,测试电流10A,适用于其他材料1mΩ,0.1mΩ,接触电阻的测量,测量方法,需要一台可调电源供给组件(PSU),输出电压24V,输出测试电流10A。测试时输出电流最大可以超过额定电流25%,最高测试电流13A。还需要一块10A的电流表和一块2mV~20V的5挡位电压表。
在测量接触电阻前确认使用的设备安全可靠,使用测试探头时不要损伤测试设各和结构,确认所有接地连接点接触良好。
调节PSU输出测试电流从低一直到达10A,将毫伏计的一个测试探头接触在结构上,将毫伏计的另――个探头接触在部件(接地接线片或设各外壳)上,将PSU输出测试电压从低连续调节到20挡位,从毫伏计上读出测量值。
断开PSU电源,从测量端脱开测试探头,计算接触电阻值不能高于规定的数值。
测量方法,使用毫欧表测量接触电阻是飞机制造厂商推荐的方法,但不能用于流动性液体系统和在复合材料上安装的部件接触电阻的测量。
将毫欧表的测试探头连接到测量位置,打开毫欧表的电源开关,从毫欧表上读出测量数值,测量数值不能高于规定的数值,然后关闭毫欧表的电源开关拆下测试探头。
接线片在电气标准施工手册的查找,在AWM和AWL中确定(FIN)18VT的件号为NSA937905A10,连接导线为CF10,如图6-455所示。
匣垫巨口通过交叉索引,查找接线排上的参考章节,参见图6-456所示。
根据接线排的件号查找接线片的件号为NSA936501TA,且进一步查找20-48-11。如图6-457所示。
匣烫匪□查到NSA9365o7TA的参考章节,根据导线的类型和规格补全件号为NSA9365o7TA10o4,如图6-458所示。
根据接线片的完整件号,查找施丁工艺、施工工具,包括剥线长度9±0,3mm、剥线工具45-1939-1、压接工具AMP69694-1或者59461,如图6-459所示。
查找相关工具使用方法。如果有多个接线片叠放,参照其他相应的章节施工,如图6-460所示。
工作原理图9-67为压电式加速度传感器的结构原理示意图。压电传换元件一般由两块压电片(石英晶片或压电陶瓷片)组成。在压电片的两个表面上镀银层,并在银层上焊接输出引线,或在两压电片之间夹一片金属薄片,引线就焊接在金属薄片上。输出端的另一根引线直接与传感器基座相连。在压电片上放置一个质量块,质量块一般采用比重较大的金属钨或高比重合金制成,在保证所需质量的前提下,使体积尽可能小。为了消除质量块与压电元件之间,以及压电元件本身之间因加工粗糙造成的接触不良而引起的非线性误差,并且保证传感器在交变力的作用下正常工作,装配时应对压电元件施加预压缩载荷。图9-67中所示的是利用硬弹簧对压电元件施加预压缩载荷的。除此之外,还可以通过螺栓、螺帽等对压电元件预加载荷。静态预载荷的大小应远大于传感器在振动、冲击测试中可能承受的最大动压电式加速度.
传感器结构原理图,1一壳体;2一弹簧;3一质量块;4一压电片;5一输出端应力。这样,当传感器向上运动时,质量块产生的惯性力使压电元件上的压应力增加;反之,当传感器向下运动时,压电元件上的压应力减小。
传感器的整个组件装在一个厚基座上,并用金属壳体加以封罩。为了隔离试件的任何应变传递到压电元件上去,避免由此产生的假信号,所以一般要加厚基座或选用刚度较大的材料来制造,如钛合金、不锈钢等。壳体和基座的质量差不多占传感器总重量的一半。
测量时,将传感器基座与试件刚性固定在一起。当传感器承受振动时,由于弹簧的刚度相当大,而质量块的质量相对较小,可以认为质量块的惯性很小。因此,质量块感受与传感器基座(或试件)相同的振动,并受到与加速度方向相反的惯性力的作用。这样,质量块就有一个正比于加速度的交变力作用在压电元件上。由于压电元件具有压电效应,因此,在它的两个表面上产生交变电荷(或电压)。当试件的振动频率远低于传感器的固有频率时,传感器输出电荷(或电压)与作用力成正比,亦即与试件的加速度成正比。经专用放大器(电压放大器或电荷放大器)放大后即可测出试件的加速度。
灵敏度是表征压电式加速度传感器性能的一个重要指标,它的定义是输出量(电荷或电压)与输入量(加速度)的比值。当传感器与电荷放大器配合使用时,用电荷灵敏度Kq表示;与电压放大器配合使用时,则用电压灵敏度Κi表示。其一般表达式如下:
Kq=ui (cs2/m) (9-34)
或Κ=jk (vs2/m)
式中 g一压电式传感器输出电荷量(C);
Ia一传感器的开路电压(V);
jk―被测加速度(m/s2)。
