STC6344M分类及用途 根据变频器的不同,无换向器电动机的调速系统可分为交流无换向器电动机和直流无换向器电动机调速系统。交流无换向器电动机采用交一交变频系统,其输出频率受电源频率的限制,一般在电源频率的1/3~1/2或更低,囚而电动机的转速较低,广泛地应用于可逆转轧钢机和矿井提升机的传动,也应用于其他低速大容量机械的传动,如磨机、回转窑等。直流无换向器电动机采用交一直一交变频系统.其输出频率可不受限制,高可达7000'min,低可达10〃min。例如电站给水泵高速电机,其转速可达7000r/min;低速回转窑的转速可达10r/min。应用无换向器电动机都可以不必用变速装置而直接传动,从而减少机械损耗,提高运行效率和可靠性。无换向器电动机正日益广泛地应用于各类调速传动中.

调速方法 无换向器电动机的转速公式、直流电动机的转速公式很相似,其调速方法有:

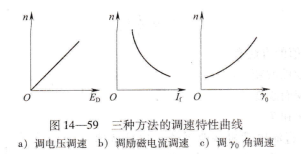

调电压调速。调节晶间管整流控制角α以改变整流器输出电压调速,相当于直流电动机的调压调速。调速特性如图14-59a所示.

调励磁电流调速。改变励磁电流,调节每极磁通Φ调速,相当于直流电动机的削弱磁场调速。调速特性如图14-59b所示。

调γ0角调速。改变逆变器换流超前角γ0调速,相当于调葭流电动机电刷位置调速。调速特性如图14-59c所示。

变频调速适用于笼型异步电动机,根据n1=60/p f1,可知改变f1即可改变nl,从而改变转子转速n。由于u1≈4.4k1f1w1VIΦm,为了获得满意的调速特性,必须保持Φm不变,即要保持亓为常数,实现恒磁通调速。变频调速根据电动机输出特性的不同可分为:保持电动机过载能力入m不变的变频调速;保持电动机输出转矩t2不变的变频调速;保持电动机输出功率P2不变的变频调速.根据变频器的不同,可

分为交一直一交变频调速和交一交变频凋速.

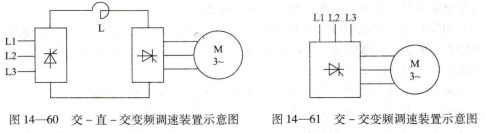

交一直一交变频调速 交一直一交变频调速装置示意图如图14-60所示。先将50hz的三相交流电经晶问管可控整流变为直流电,爵用逆变器变为频率可调的三相交流电,供给三相笼型异步电动机,从而控制电动机的转速。在调节逆变器输出电压的频率时.必须设法保持亓为定值。这种调速方法能实现平滑的无级调速,调速范围宽,效率高。主要问题是调速系统较复杂,成本较高。随着晶间管变频技术的日趋完善。这种调速方法的应用前景看好9并有逐步取代直流电动机调速系统的趋势。

交一交变频调速 交一交变频调速装置示意图如图14-41所示。这种晶间管变频装置可以把50 Hz的三相交流电直接转变成较低频率的工相交流电,供给笼型异步电动机,从而控制电动机的转速a这种变频装置需要使用大量的晶闸管元件,而且输出电压的频率一般只能是电网频率的1/3~1/2或更低,所以这种方法只适用于低速、大容量的交流电力拖动系统。
