RT9817C-30PH测试夹,表笔或测试夹的等级:1000Ⅴ,5A。

开关错位报警。使用时,如欲测量交流电压、直流电压、电阻和进行线路通断测试,必须将功能开关旋至“200Ω叫),1000v,7000Ⅴ~”位置;量程开关旋至“200Ω,1000V,700V~”位置。如欲测量绝缘电阻,必须将功能开关旋至

“MAUN.,LOCK 1 min.,LOCK 2 min.,LOCK 4 min.”位置,量程开关旋至“200

MΩ/250V,200 MΩ/500Ⅴ,2 000 MΩ/1000V”位置,否则仪表内藏报警系统会发出

“哔哔”的报警声(约每2s―声),显示的读数为随机数字。

声光报警。在绝缘电阻测量中,当测试按钮按下时,仪表内藏报警系统会发出“哔哔”声(约每秒两声),同时LCD显示器右边的红色高电压输出指示灯闪亮。

读数保持。在测量的过程中,如需要读数保持,可将读数保持开关拨到HOLD位置,显示器的显示值将被锁定。把读数保持开关拨离HOLD位置,可解除读数保持

状态．

手动及定时测量功能。在绝缘电阻测量中,功能开关旋至“MAUN.”位置时,仪表为手动测量,需按住绿色的测试按钮进行测量,若需长时间测量,可将测试按钮按

住并逆时针旋转至锁定位置;功能开关旋至“LOCK 1 min.”“LOCK 2 min.”“LOCK 4min.”位置时,按动绿色的测试按钮后,将分别定时测量1 min、2 min、4 min。若想退出定时测量状态,可将功能开关旋至“MAUN.”位置。

使用注意事项，不要超过各量程的保护范围指示值进行测量,在仪表连接测量电路的时候,不要接触表笔顶端,若测量端与大地之间的电压超过1000V时,不要测量电压。

在测量时,若被测电压高于DC 60Ⅴ或AC 30Ⅴ(有效值),应注意保持手指始终在表笔挡手之后。在测量绝缘电阻和进行电阻及线路通断测试时,电路不可电。

测试前请先确定所有线路皆无电,在旋转量程开关改变测量量程之前,应将表笔从被测电路移开。如果注意到仪表有任何异常或故障,应立即停止使用。除非仪表底壳及电池盖在原位完全扣紧,否则不应使用仪表。

不要在阳光直射、高温、潮湿的环境下储存或使用仪表。

不要打开底壳调整或修理仪表,如需修理必须由完全了解仪表及电击危险的技师执行,在打开电池盖之前,应将表笔或测试夹从被测线路移开。

仪表不使用时应将电源关掉,如果仪表长时间不使用,应将电池取出以防损坏仪表。使用湿布和温和洗涤剂清洁仪表,不要使用研磨剂或溶剂。

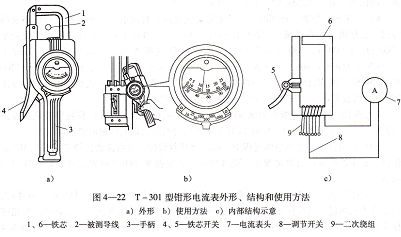

钳形电流表的使用,钳形电流表是一种不需断开电路即可测量电流的电工用仪表。常用的钳形电流表为T-301型钳形电流表,其外形、结构和使用方法如图4-22所示。

钳形电流表的使用方法 使用时,首先将其量程转换开关转到合适的挡位,手持胶木手柄,用食指等四指勾住铁芯开关,用力一握,打开铁芯开关,将被测导线从铁

芯开口处引人铁芯中央,松开铁芯开关使铁芯闭合,钳形电流表指针偏转,读取测量值。再打开铁芯开关,取出被测导线,即完成测量工作。

钳形电流表使用注意事项:

被测线路电压不得超过钳形电流表所规定的使用电压,以防止绝缘击穿,导致触电事故的发生。

若不清楚被测电流大小,应由大到小逐级选择合适挡位进行测量,不能用小量程挡测量大电流。

测量过程中,不得转动量程开关。需要转换量程时,应先脱离被测线路,再转换量程。

为提高测量值的准确度,被测导线应置于铁芯中央。

转速表的使用,转速表是用来测量电动机转速和线速度的仪表。使用时应使转速表的测试轴与被测轴中心在同一水平线上,表头与转轴顶住。测量时手要平稳,用力合适,要避免滑动丢转,造成测量误差。

转速表在使用时,若对欲测转速心中无数,量程选择应由高到低,逐挡减小,直到合适为止。不允许用低速挡测量高速,以免损坏表头。

测量线速度时,应使用转轮测试头。测量的数值按以下公式计算:

                ω=Cn(m/min)

式中 ω―线速度;

C一滚轮的周长;

n―每分钟转速。

仪表的维护保养,在搬动和使用仪表时,不得撞击和震动,应轻拿轻放,以保证仪表测量的准确性．
