PTF08AE单股铜芯导线的直线连接
发布时间:2019/11/30 12:38:07 访问次数:1291
PTF08AE应保持仪表的清洁,使用后应用细软洁净布擦拭干净。不使用时,应放置在干燥的箱柜里保存。
避免因潮湿、暴晒以及腐蚀性气体对仪表内部线圈和零件造成霉断和接触不良等损坏。
仪表应设专人保管,其附件和专用线应保持完整无缺。
常用电工仪表应定期校验,以保证其测量数据的精度。
导线连接纽残踣敷设,导线的几种连接方法.

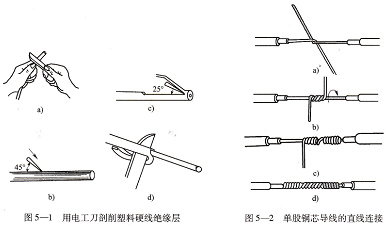

剖削导线绝缘层 可用剥线钳或钢丝钳剥削导线的绝缘层,也可用电工刀剖削塑料硬线的绝缘层,如图5-1所示。
用电工刀剖削塑料硬线绝缘层时,电工刀刀口在需要剖削的导线上与导线成45°夹角,如图5-1b所示,斜切人绝缘层,然后以25°角倾斜推削,如图5-1c所示。最后将剖开的绝缘层折叠,齐根削断,如图5-1d所示。剖削绝缘层时不要削伤线芯。
单股铜芯导线的直线连接和T形分支连接,单股铜芯导线的直线连接 如图5-2所示,先将两线头剖削出一定长度的线芯,清除线芯表面氧化层,将两线芯作X形交叉,并相互绞绕2~3圈,再扳直线头,如图5-2a、图5-2b所示。将扳直的两线头向两边各紧密绕6圈,切除余下线头并钳平线头末端,如图5-2c、图5-2d所示。

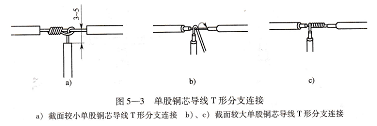

单股铜芯导线的T形分支连接 把支线线芯头与干线线芯十字相交,使支线线芯根部留出3~5 mm。对于截面较小线芯,按图5-3a所示方法,环绕成结状,再把支线线头抽紧扳直,然后紧密地并绕到线芯上,缠绕长度为线芯直径的8~10倍,剪去
多余线芯,钳平切口毛刺。对于截面积较大的线芯,其绕成节状后不易平服,可在十字相交后直接并缠到线芯上,缠绕长度为线芯直径的8~10倍,如图5-3b、图5-3c所示,缠绕时必须十分紧密牢固,且应进行搪锡加固。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
