Z8F0413HJ005EG电子镇流器日光灯电气原理如图3-74所示。日光灯接通电源开关后,电压经电子镇流器的整流滤波电路、高频振荡电路和LC串联振荡电路产生振荡电压,振荡电压高达600~1000Ⅴ,这个高电压加在灯管两端,使灯管直接启动。灯管启动后,灯管的电阻下降,灯管两端的电压下降,电子镇流 图3-74 电子镇流器日光灯电气原理图器可以将流过灯管的电流限制在一定的工作,1-灯管2―开关3一电子镇流器电流范围之内,使荧光灯正常工作。

二基色节能型荧光灯 三基色节能型荧光灯也称特型荧光灯,体积小、光色柔和、显色性好,外形有0环行、W形等,如图3-75所示。价格低廉,比普通灯节能30%左右,发光效率比白炽灯高5~7倍,即一支7瓦的三基色荧光灯发出的光通量与一只普通40W白炽灯发出的光通量相同,使用寿命一般为1000~10000h。

图3-75 三基色节能型荧光灯

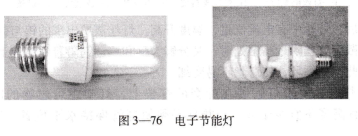

电子节能灯 电子节能灯是使用电子镇流技术制成的一体化荧光灯,如图3-76所示。电子节能灯是一种环保型节能照明灯,它可直接代替白炽灯使用,具有发光效率高、使用寿命长的优点,在相同照度情况下用电量仅为白炽灯的20%左右。使用寿命一般为1000~10000h。

图3―76 电子节能灯

LED灯 LED灯如图3―77所示,它高光效,高节能,光色多,安全性高,设计形状多样化,使用寿命长,但造价高。使用寿命一般为5000~20000h。

高压汞灯 高压汞灯是一种气体放电光源,它在一个硬质玻璃外壳(内壁涂有荧光粉)内装有一个由透明石英玻璃制成的发光管,发光管内充以一-定的汞和氩气,

两端装有电极和辅助电极,如图3-78所示。

接通电源后,辅助电极与相邻主电极之间的气体首先产生辉光放电,随之转移到两主电极之间产生电弧放电,同时发光管两端的电极被引燃点亮。随着管内温度的升高,汞逐渐气化,使管内压力升高。几分钟后形成高压汞气放电。当汞全部蒸发后,进入工作阶段。汞气导电时辐射出大量紫外线,荧光粉受到紫外线的激发,发出可见光。

高压汞灯安装时,镇流器的功率要配合汞灯的需要。

另外,高压汞灯功率在125W及以下的,应配E27型瓷  图3-78 高压汞灯结构质灯座;功率在175W及以上的,应配E40型瓷质灯座。 1-氮气2-支架3-辅助电极是一种卤素灯,属热发射类电光源, 4―玻璃外壳5―电阻6―电极结构如图3―79所示。灯管用耐高温的石英玻璃制成, 7~汞和氩气8一发光管,两端灯脚为电源触点,灯丝用钨丝绕成螺旋状,中间用钨丝圈支撑,管内充有微量碘蒸气。

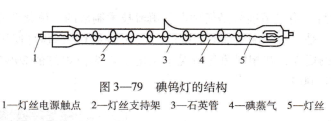

图3―79 碘钨灯的结构

1一灯丝电源触点 2―灯丝支持架 3―石英管 4一碘蒸气 5一灯丝,电源接通后,灯丝中有电流流过,温度升高。灯丝蒸发出来的钨与碘化合生成碘化钨。碘化钨扩散到灯丝附近高温处时,又分解为碘和钨,钨附着到灯丝上,碘叉回到温度较低处。如此不断循环,使灯丝不易变细。

安装碘钨灯时,要求灯管装在配套的灯架上,灯架距可燃物的净距不得小于1m。离地垂直高度不宜少于6m,并且必须使灯管保持水平位置,其水平线偏离应小于4°。

高压钠灯 其外形尺寸与同功率的高压汞灯几乎相同。放电管用透光性好的氧化铝陶瓷制成,在内部除有钠和汞外,还有供启动用的气体氙。

高压钠灯的启动类似日光灯启动,其启辉器被组合在灯泡内部。

高压钠灯的光效是高压汞灯的两倍,光色呈橘黄色。安装注意事项同高压汞灯。
