转动力矩作用的螺栓上不能使用自锁螺帽。

垫圈图3-10所示为耳辔圈。

飞机结构上常用的痛阂缓D几种垫圈。

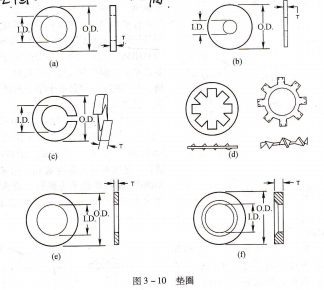

图3-10垫圈,―AN960普通垫圈是在飞机结构上使用的最多的垫圈。按照制造所用材料,可分为镀镉钢垫圈,工业黄铜垫圈和2024铝合金垫圈。轻系列AN960垫圈的厚度只有正规系列垫圈的一半,可以用来代替正规系列的垫圈,调整厚度,以使开口销可以插人螺栓杆上的孔中。

面积垫圈。用钢螺栓的螺栓头下面,加大木结构与螺栓头接触面的承压面积。

AN935和AN936型自锁垫圈,在不适合使用自锁螺帽或开口销的非关键的结构部位,就可以使用(c)或(d)自锁垫圈。

MS20002型高强度垫圈,与内六角高强度钢螺栓(MS20004~MS20024)

配合使用,在螺栓头下面应使用(f)带有埋头倒角的高强度垫圈,以便和螺栓头下面的过渡圆弧相吻合,而在螺帽下面则使用(e)高强度普通垫圈。

螺钉是在飞机上使用较为广泛的另外一种带螺纹的紧固件。一般情况下,它与螺栓的区别是制作匆笏料瑙度比较历螺窦匆酹合是松配合;夹紧长度不糖定f嫘锣汤韶存四槽适合用螺丝刀或扳手将螺钉拧紧。在飞机上使用100°平头的螺钉一般分为三大类:机械螺钉、结构螺钉带槽圆柱头100°和自攻螺钉。

机械螺钉通常用在非结构件上,比如,里工直径口盖、燃油管的卡夹等MS35265(粗)Ms35266(细)巧的小部件。

成MS24693低碳钢、黄铜、不锈钢和铝合金。它的螺纹有国家标准粗螺纹和国家标准细螺纹两种,一般都是等级2或蔓.由配合。螺纹布满整个螺杆,没有明确的夹紧长度。头部形式有带凹槽圆柱头、平头、圆头和大圆头等几种。它顶部有凹槽,可以使用一字形或十字形螺丝刀将螺钉拧紧(见图3-11)。

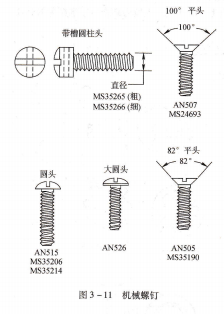

图3-11中所示MS(军用标准)36265(AN500)是粗螺纹的带凹槽圆柱头螺钉,

MS36266(AN501)是细螺纹的带凹槽圆柱头螺钉。这些螺钉头部有通孔,用来打保险丝。

AN507、AN505是平头螺钉(埋头),也有粗螺纹和细螺纹两种。AN515是圆头螺钉,AN526是大圆头螺钉。

82°平头圆头大圆头AN507,AN515,MS35206,MS35214,AN526.

图3-11 机械螺钉AN505,Ms35190

结构螺钉,图3-12所示AN509和AN525是结构螺钉。它们是用经过适当热处理的合金钢制造,强度比较高,剪切强度和同样尺寸的螺栓相等,可以用在结构上。它有明确 夹紧长度*100夹紧长度的夹紧长度,螺杆的配合公差和AN六角螺栓近似。

AN509螺钉是100°平头结构螺钉,它的且俭u△―直径材料是镀镉热处理碳钢。为了和低强度的100°平头机械螺钉(AN507)区别,在AN509螺钉的头部刻有“×”记号。AN525图3-12 结构螺钉螺钉是带有垫圈头的结构螺钉,它的材料是镀镉高强度钢。它的头部提供了比较大的挤压面积。

自攻螺钉,图3-13所示为自攻螺钉。这些螺钉一般用来将薄金蜃荻、塑料板、层板等连接在一起,比如,名称牌子等,这些连接一般都是可拆卸的。连接件内的螺纹是在螺钉拧进时形成的。自攻螺钉有A、B两种形式(见图3-13)。A型螺钉螺杆的顶端是尖头的而B型是.
