MAX238CNG偏量电流补偿电路
发布时间:2019/11/8 18:23:15 访问次数:1278
MAX238CNG图题6.4.3 LH0042简化原理电路,集成电路运算放大器的主要参数
输人偏量电流补偿电路如图题6.5.1所示。当rN=I+JF=100 nA,J:P=80nA,使输出误差电压yr=0V时,求平衡电阻R2的值是多少?
运放741自勺F1=20nA, J1=100 nA,ylo=5 mV,当rII和yl为不同取值时,试回答下列问题:设反相输人运算放大电路如图题6.5.2a所示(未加输人信号pi),若y1=o,求由于偏置电流JI=JN=JP而引起的输出直流电压y;怎样消除偏置电流JI的影响,如图题6.5.2b所示,电阻R2应如何选择以使y=o;
(3)在(2)问的改进电路图题6.5.2b中,若rP-rN=J≠0,试计算yo的值;若J1=0,则由引起的yo=?若JI≠0及yI≠0,求yo。

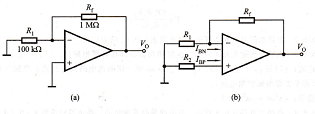

(a)反相运算放大电路-(b)平衡电阻的接人情况
6.5,3 JI和J的补偿电路如图题6,5,3所示,当运放的J:N=90 nA,J:P=70 nA时,在运放同相端接人一电阻R5=9 kΩ,当oI=0时,要使输出误差电压为零,补偿电路应提
供多大的补偿电流Jc?
运放的单位增益带宽yT=1 MHz,转换速率sR=1V/us,运放接成反相放大电路的闭环增益丸d r~10,确定小信号闭环带宽凡f;当输出电压不失真幅度吒m=10V时,求全功率带宽召Wp。
6,5.5 电路如图题6.5.5所示,当温度r=25℃时,运放失调电压y1。=5 mV,输人失调电压温漂△/I。/Δr=5 uV/℃。(1)当凡/R1=1000时,求r=125℃时,输出误差电压‰=?(2)若采取调零措施消除了yI引起的yr,求由Δyl/Δr引起的yr=?(3)如△/R1=100,允许yr=540 mV时的温度不能超过多少?
6,6 变跨导式模拟乘法器

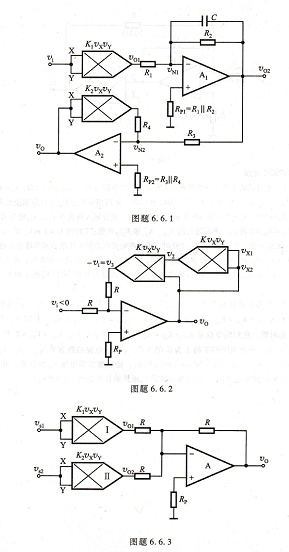

6.6.1 有效值检测电路如图题6.6.1所示.
6.6.2 电路如图题6.6.2所示,试求输出电压v的表达式。
6.6.3 电路如图题6,6,3所示,运放和乘法器都具有理想特性。(1)求z。1、v。2和v的表达式;(2)当v“=ysmsin ω矽,v s2=ysn c。sωt时,说明此电路具有检测正交振荡幅值的功能(称平方律振幅检测电路)。
提示:sin2 ωt+cos2 ωt=1
6.6.4 电路如图题6.6,4所示,设电路器件是理想的,乘法器的系数Κ=0,1Ⅴˉ1,yc
为直流控制电压,其值在+5V~+10V间可调,试求Au(s)=y(s)/7s(s)的表达式、截止频率及其可调范围.
