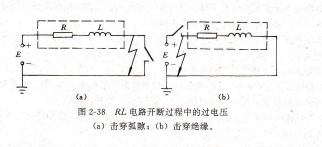

DS1204UC17RL电路开断过程中的过电压(a)击穿弧隙;(b)击穿绝缘。

交流电弧交流电弧的伏安特性,交流电弧与直流电弧有所不同,因为交流电流的瞬时值一直在随时间变化,并且每个周期内两次通过零值。因此交流电弧一直处于动态过程之中,当电流自然过零时电弧会自己熄灭,以后又重燃。由此可见,交流电弧是一个不断熄灭又不断重燃的动态电弧。

当电弧电流随时间按正弦规律变化时,在稳定燃弧的情况下,如果弧长不变,并且介质对电弧的冷却作用不太强烈,则一个周期内电弧电压″h和电弧电流zh的关系由图2-39的交流电弧的伏安特性所示。图中箭头表示电流变化的方向。

这一特性可用电弧能量平衡原理来解释。当电弧电流fh从零上升时,由于在电弧电流过零期间(称为零休),弧柱的输入功率″hah=0,由式(2-29)dQ/dr=―Ps,即弧柱中含热量随时间的变化而减少。于是弧柱变冷、变细,弧柱电压增大,因而电弧电压uh从某一近极压降/hO以很陡的斜率上升,如图2-39中线段O⒕部分所示。随着电弧电流的增大,弧柱输入功率uhrh也增大。当弧柱输入功率大于散发功率时,由式(2-29)得dQ/dt=jhrh―P:)o,即弧柱中热量逐渐增多,于是弧柱变热、变粗,弧柱电阻迅速下降。当弧柱电阻的下降速度比电弧电流的增长速度大过某一数值时,电弧电压开始随电弧电流的增加而下降,这就是图2-39中特性曲线的AB部分。相应于最高点―a点的电压,通常叫燃弧尖峰‰。当电弧电流到达最大值B点后减小时,电弧电压沿曲线召C上升。但因为弧柱存在热惯性,其电阻要比电弧电流增大情况下同一电流值时的电阻为uh.

图2-39 交流电弧的伏安特性小,因而特性曲线召c要比特性曲线AB为低。随着电弧电流的减小,弧柱的输入功率也减少,能端IE应输人的波形和相应0的波形。
