TPS61012DGSRG4电磁铁所产生的对常开触点所加的压力是相同的,见图1-30(b)所示。电磁铁线圈通电时,如图1-30(c)所示。由于电流的磁效应对可动衔铁产生电磁吸力,此时衔铁的运动由电磁力来操纵。在前述的两种情况下,即由永久磁铁产生的吸力(通过衔铁作用于常闭触点上)和由电磁铁通电时产生的电磁吸力(通过衔铁作用于常开触点上)相近。这个“相近”也就是人们所说的“平衡力”。具有平衡力特点的电磁铁,它的常开和常闭触点的工作能力相同一通过电流的能力和断电能力,抗冲击和抗振动能力都强。

铁磁材料的特性，电磁铁的铁心都是由铁磁材料制成的,以增大电流的磁效应。铁和它的氧化物以及铁的合金通称为铁磁物质,它是强磁性物质,其磁导率可达数十万乃至百万之巨。铁磁物质可分为软磁材料和硬磁材料两大类。

软磁材料―很容易被磁化,即在较低的外磁场作用下便能产生较高的磁感应强度。而当除去外磁场后,磁性又基本消失。软磁材料通常用于导磁或传递、转换能量和信息的磁性元件。

硬磁材料―又称永磁材料。这种铁磁物质较难磁化,需要在很高的外磁场作用下才能产生较高的磁感应强度。而且一旦被磁化以后,即使除去外加磁场仍能保持相当强的和稳定的磁性。永磁材料用来提供一个恒定磁通的磁路。

飞机电气元件中经常用到软磁材料和永磁材料构成磁系统,或者用来增加线圈电流的磁效应,或者用来产生某种特殊的磁性能。本节着重讨论软磁材料的磁性能,永磁材料不作讨论。

铁磁材料的磁性能

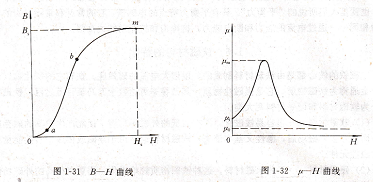

磁化曲线，为了表示铁磁物质对磁场的性质,一般应用曲线。以纵坐标表示磁感应强度B,横坐标表示磁场强度〃,这样的B-H曲线称为铁磁材料的磁化曲线,它一般通过实验来测定,如图1-31所示。

由图1-31可见,铁磁材料的磁化曲线是非线性的,它反映了铁磁材料的磁化程度随外磁场变化的规律。

从图1-31的B――H曲线可知,在初始阶段(o四段),H增加时B增加得较慢;第二阶段(汕段),H增加时召增加得很快;第三阶段(3所段),H增加时B的增加又缓慢下来。3点常称为膝点。过了彻点以后,Ⅱ增加时B几乎不再增加,这时铁磁材料的磁化已经达到饱和,72点的磁感应强度称为饱和磁感应强度Bs,相应的磁场强度为Ｈ。

有时,也用磁导率u与H的关系曲线(u-H曲线)来表示材料的磁性能,如图1-32

所示。曲线上各点的u值可以由召一H曲线上相对应的点求得,即u=B/H。可见铁磁材料的磁导率不是常数,其相对磁导率ur也不是常数。显然,在膝点3处的u值最大,称为最大磁导率um。在起始点u=0,B=0,B/H就无意义。所以该点的磁导率即以Ff增大时B增大的趋势,也就是dB/dH来表示。而dB/du就等于B―H曲线在起始点的切线的斜起始点的磁导率称为起始磁导率u,铁磁材料的磁导率还与温度有关.当温度超过某一临界值时,铁磁物质就变得和弱磁材料一样。这一临界温度称为居里点。铁的居里点是768・C9镍的居里点是358.C,30%扔坡莫合金(铁镍合金)的居里点是70C。所以30%的坡莫合金放在80‘C的热水中就失去磁性．
