R652231对应的模拟电压吒逐次逼近vI值,最后的转换结果D7~DO=10101111。该数字量所对应的模拟电压为6,835937Ⅴ,与实际输人的模拟电压6.84V的相对误差仅为0.06%。

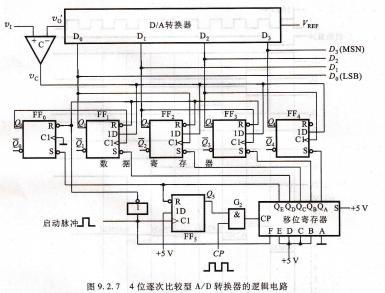

转换电路,4位逐次比较型A/D转换器的逻辑电路如图9.2.7所示。图中,移位寄存器可进行并入/并出或串入/串出操作,F为其并行置数端,高电平有效,s为高位

串行输人端。5个D触发器组成数据寄存器,输出数字量为D3~D0=Q4~ol。

在启动脉冲上升沿FF0~FF4被清零,05置1,G2门开启,时钟CP脉冲进人移位寄存器。

在第一个CP脉冲作用下,移位寄存器被置数oAo:OcQDOE=01111。qa的低电平使数据寄存器的最高位置1,即O4o3Q2Q1=1000。D/A转换器将数字量1000转换为模拟电压吒送人比较器C与输人模拟电压o1比较,若v1>u0,则比较器C输出″c为1,否则为0G比较结果送FF4~FFI的数据输人端D3~DO。

第二个CP脉冲到来后,移位寄存器的o人变1,同时最高位向低位移动1位。Q3由0变1,这个正跳变作为有效触发信号加到FF4的C1端,使第一次比较的结果保存于04。此时,由于其他触发器无脉冲正跳沿,它们保持原状类似锡铜合金,其熔点比纯铜降低.

当过载或短路时将铜片熔断。熔片周围包有石棉水泥、它能吸收一部分热量而增大熔断片的热惯性,还具有灭弧作用c如图5.2-31所示。这种熔断器主要用于飞机电源系统的短路保护。

惯眭熔断器,对有些用电设各.要求在工作过程中允许短时间过载,如电动机启动电源电路,采用前述熔断器是不能满足要求的,因为它们的惯性比较小。

要保护有较大短时间过载的电路,则需要惯性较大的电路保护设各,使其在过载时有较长延时,而在短路时能很快熔断。

惯性熔断器曲短路保护和过载保护两部分组成,其结构如图5.2-32所示。短路保护部分是靠正端的黄铜熔片起作用的,它装在纤维管隔腔内,周围填充有灭弧用的石膏粉或磷灰石粉。黄铜片的熔断电流比额定电流大得多,它只在短路或过载电流很大时才能熔断。
