MCL4120充电,如图8.3.1(b)所示。随着充电时间的增加,v１的值不断上升,当vI达到7TH时,电路发生下述正反馈过程:

这一正反馈过程使G1很快导通,G2迅速截止,电路进入第二暂稳态,v01=y0L, v0=y0H0

第二暂稳态及电路自动翻转的过程，电路进入第二暂稳态瞬间,u0从0V上跳至vDD,由于电容两端电压不能突变,则臼l也将上跳至7DD。vI本应升至yDD+ym,但由于保护二极管的钳位作用,vI仅上跳至7DD+Δ/+。随后,电容C通过G2的TP2、电阻R和G1的TM放电,使v1下降,当vI降至ym后,电路又产生如下正反馈

过程:

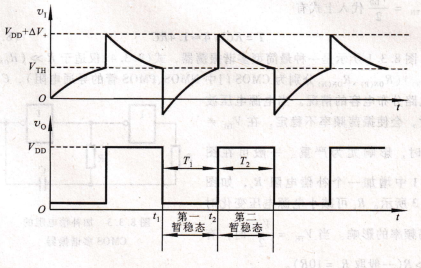

从而使G1迅速截止,G2迅速导通,电路又返回到第一暂稳态,u01=voh,u0=v0l,此后,电路重复上述过程,周而复始地从一个暂稳态翻转到另一个暂稳态,在G2的输出端得到方波。电路工作波形图如图8.3.2所示。

由上述分析不难看出 ,多谐振荡器的两个暂稳态的转换过程是通过电容C充放 电作用来实现的 ,电容的充 、放电作用又集中体现在ui的变化上。

静电式扬声器 静电式扬声器是一种在静电力的作用下振膜作前后移动,与依靠电磁力来使振膜作前后移动的电动式扬声器是不同的。静电式扬声器的外形.音箱,市面上的音箱形形色色,其基本单元都是由扬声器单元和箱体两大部分组成,目前绝大多数音箱至少使用了两只或两只以上的喇叭单元实行多路分音重放,所以分频器也是音箱的组成部分。音箱最基本的组成有三部分:喇叭单元、箱体和分频器。

集电极和发射极的判别 确定=极管的基极后,假设余下二极管的管脚之一为集电极c,另一管脚为发射极e,用手指分别捏住c极与b极(即用手指代替基极电阻Rb)。将指针式万用表两表笔分别与c、e接触,若被测管为NPN型,则用指针式万用表黑表笔接触c极、红表笔接触c极,观察万用表指针偏转角度。
