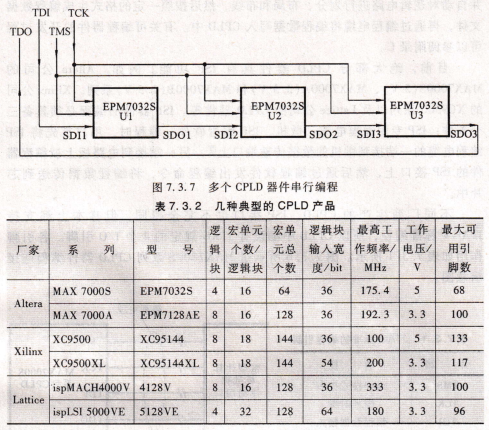

现场可编程门阵列(FPGA①)是⒛世纪80年代中期发展起来的另一种类型的可编程器件。它不像CPLD那样采用可编程的“与一或”阵列来实现逻辑函数,系Field Programmable Gate Array的缩写。

而是采用查我表(LUT①)实现逻辑函数。这种不同于CPLD结构的特点,使FPGA

中可以包含数量众多的LUT和触发器,从而能够实现更大规模、更复杂的逻辑电

路,避免了“与-或”阵列结构上的限制和触发器及yo端数量上的限制。

近年来,生产工艺上的进步大大降低了FPGA的成本,其功能及性能上的优越性更为突出。因此,FPGA已成为目前设计数字电路或系统的首选器件之一。

在FPGA中 ,实现组合逻辑功能的基本电路是LUT和数据选择器 ,而触发器仍然是实现时序逻辑功能的基本电路。 LUT本质上就是一个SRAM。 目前FPGA中多使用4个输人、 1个输出的LUT,所以每一个LUT可以看成是一个有4根地址线

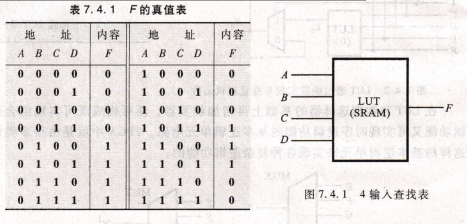

的16×1位的SRAM。 SRAM实现组合逻辑函数的原理与7,1,6节ROM的实现原理相同。例如 ,要实现逻辑函数F=ABC+ABCD+BC,则可列出F的真值表 ,如表7.4.1所示。以ABCD作为地址 ,将F的值写入SRAM中 (如图7,4.1所示 ),这样,

每输入一组 为 BCD信 号进行逻辑运算 ,就相当于输人一个地址进行查表 ,找 出地址对应的内容输出 ,在 F端 便得到该组输入信号逻辑运算的结果。

当用户通过原理图或HDL语言描述了一个逻辑电路件会自动计算逻辑电路的所有可能的结果(真值表),并把以后,FPGA开发软结果写入SRAM,这一过程就是所谓的编程。此后,SRAM中的内容始终保持不变,LUT就具有了确定的逻辑功能。由于SRAM具有数据易失性,即一旦断电,其原有的逻辑功能将消失。所以FPGA一般需要一个外部的PROM保存编程数据。上电后,FPGA首先从PROM中读人编程数据进行初始化,然后才开始正常工作。
