W25P240AF-6并自动对逻辑电路进行划分、布局和布线,然后按照一定的格式生成编程数据文件,再通过编程电缆将编程数据写人CPLD中。有关可编程器件的开发过程可以参阅附录C。

目前,绝大部分CPLD器件具有ISP功能。例如,Akn公司的MAX7000S(5V)、 MAX7000A(3..3Ⅴ)和MAX7000B(2.5Ⅴ)系列, Xilinx公司的XC9500系列以及Lathce公司的CPLD器件等。ISP器件的编程必须具各三个条件:ISP专用编程电缆、微机、ISP编程软件。编程时,用户首先将ISP编程电缆的一端接到微机的数据传输端口上①,另一端接到电路板上被编程器件的ISP接口上,然后通过编程软件发出编程命令,将编程数据传送到芯片中。

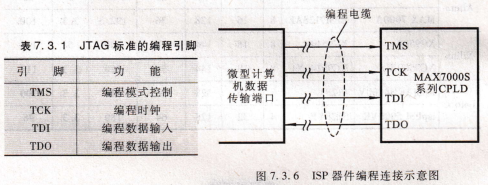

不同厂商生产的CPLD,ISP接口也不完全相同 ,但基本上都支持JTAG②标准编程 ,所以CPLD中都设有JTAG规定的4个I/0引脚．各引脚作用如表7,3.1所示 。图7.3.6所示是MAX7000S系列CPLD器件编程连接示意图．

TDO的数据可以用于编程校验,也可以作为多个CPLD串行编程时下一个CPLD器件的输入数据,如图7,3,7所示。多数CPLD的这4个编程引脚也可以作为用户I/0使用。

与后面将要介绍的FPGA相比,尽管CPLD在电路规模和灵活性方面不如FPGA,但是它的可加密性和传输延时预知性,使得CPLD仍广泛应用于数字系统设计中。

目前,各大生产厂商仍不断开发出集成度更高、速度更快(功耗更低的CPLD新产品,核心工作电源可以低到1.8V。表7.3.2所示为几种典型的CPLD产品。

可以是并口、串口或USB口,视编程软件所支持的端口而定。

系Joint Test Action Group的缩写,指由该组织制定的IEEE 1149,l接口标准。

石英晶体振荡器不工作时,可以看作与金属板之间的静电电容;L、C为压电谐振的等效参量;R为振动摩擦损耗的等效电阻。石英晶体谐振器存在一个串联谐振频率Fs(1/2π),同时也存在一个并联谐振频率y・p(1/2π)。由于CO与Cl,y・p与y・s之间之差值很小,且R、C也很小,所以谐振电路的品质因数Q非常高.使石英晶体振荡器组成的振荡器频率稳定度高。石英晶体振荡器的振荡频率既可近似工作于ys处,也可工作在.厂附近,因此石英晶体振荡器可分串联型和并联型两种。用石英晶体谐振器及其等效电路,取代LC振荡器中构成谐振回路的电感(L)和电容(C)元件。

晶振的分类，按精度(或频率稳定度)分类:普通晶振、精密晶振、中精密晶振。
