STD10PF06T4动态随机存取存储器,DRAM存储单元

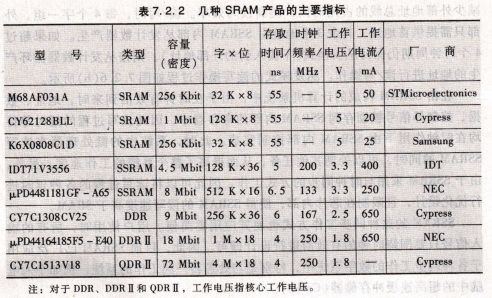

图7.2.2所示的SRAM存储单元由6个MOs管构成,所用的管子数目多、功耗大,集成度受到限制,动态随机存取存储器DRAM克服了这些缺点。DRAM的存储单元由一个MOs管和一个容量较小电容器构成,如图7.2.7中点画线框内所示。它存储数据的原理是电容器的电荷存储效应。当电容C充有电荷、呈现高电压时,相当于存有1值,反之为0值。MOs管T相当于一个开关,当行选择线为高电平时,T导通,C与位线连通,反之则断开。由于电路中存在漏电流,电容器上存储的数据(电荷)不能长久保存,因此必须定期给电容补充电荷,以免存储数据丢失,这种操作称为刷新①或再生。
写操作时,行选线X为高电平,T导通,电容器C与位线B连通。同时读写控制信号WE为低电平,输入缓冲器被选通,数据D1经缓冲器和位线写人存储单元(外部输入/输出引脚上的数据经列选通电路送至D1。图中未画列选通电路)。如果D1为1,则向电容器充电,反之电容器放电。未选通的缓冲器呈高阻态。
读操作时,行选线X为高电平,T导通,电容器C与位线B连通。此时读写控制WE为高电平,输出缓冲器/灵敏放大器被选通,C中存储的数据通过位线和缓冲器输出(D。再经列选通电路送至最终的输出引脚)。由于读出时会消耗C中的电荷,存储的数据被破坏,故每次读出后,必须及时对读出单元刷新,即此时刷新控制R也为高电平,则读出的数据又经刷新缓冲器和位线对电容器C进行刷新。
刷新系Refresh的译称.
STD10PF06T4动态随机存取存储器,DRAM存储单元
图7.2.2所示的SRAM存储单元由6个MOs管构成,所用的管子数目多、功耗大,集成度受到限制,动态随机存取存储器DRAM克服了这些缺点。DRAM的存储单元由一个MOs管和一个容量较小电容器构成,如图7.2.7中点画线框内所示。它存储数据的原理是电容器的电荷存储效应。当电容C充有电荷、呈现高电压时,相当于存有1值,反之为0值。MOs管T相当于一个开关,当行选择线为高电平时,T导通,C与位线连通,反之则断开。由于电路中存在漏电流,电容器上存储的数据(电荷)不能长久保存,因此必须定期给电容补充电荷,以免存储数据丢失,这种操作称为刷新①或再生。
写操作时,行选线X为高电平,T导通,电容器C与位线B连通。同时读写控制信号WE为低电平,输入缓冲器被选通,数据D1经缓冲器和位线写人存储单元(外部输入/输出引脚上的数据经列选通电路送至D1。图中未画列选通电路)。如果D1为1,则向电容器充电,反之电容器放电。未选通的缓冲器呈高阻态。
读操作时,行选线X为高电平,T导通,电容器C与位线B连通。此时读写控制WE为高电平,输出缓冲器/灵敏放大器被选通,C中存储的数据通过位线和缓冲器输出(D。再经列选通电路送至最终的输出引脚)。由于读出时会消耗C中的电荷,存储的数据被破坏,故每次读出后,必须及时对读出单元刷新,即此时刷新控制R也为高电平,则读出的数据又经刷新缓冲器和位线对电容器C进行刷新。
刷新系Refresh的译称.
