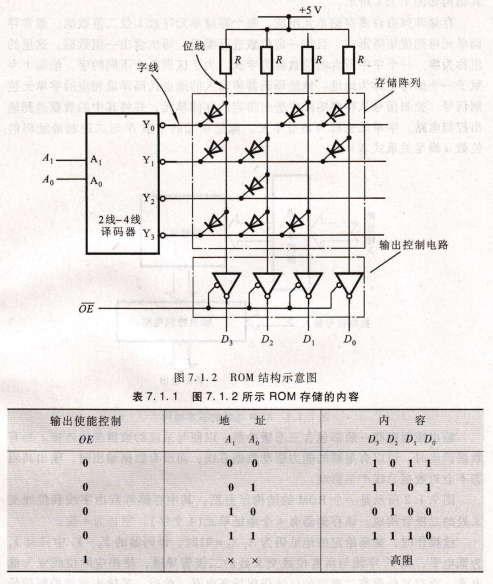

27C1024-70JI在实际应用中,常以字数和字长的乘积表示存储器的容量(也称为密度),存储器的容量越大,意味着能存储的数据越多。例如,一个容量为256×4位的存储器,有256个字,字长为4位,总共有1024个存储单元。存储容量较大时,字数通常采用K、M或G为单位。其中1K=210=1024,1M=220=1024K,1G=23°=1024M。图7,1.2所示ROM的容量为22×4位。

三管极极性时,与测量二极管PN结的方法一样。

小功率管的基极.――般情况下都是三个管脚的中间位置。可用上述方法,分别将指针式万用表红、黑表笔接基极,既可以测量三极管中的两个PN结是否完好,同时也可以确认三极管的管型是NPN型还是PNP型。

集电极和发射极的判别 确定=极管的基极后,假设余下二极管的管脚之一为集电极c,另一管脚为发射极e,用手指分别捏住c极与b极(即用手指代替基极电阻Rb)。将指针式万用表两表笔分别与c、e接触,若被测管为NPN型,则用指针式万用表黑表笔接触c极、红表笔接触c极,观察万用表指针偏转角度。再假用指针式万用表电阻挡测rtE()和基极开路,用指针式万用表黑表笔接NPN管的集电极c、红表笔接发射极c(PNP管相反),此时测得c、c间电阻值大.则表明r小,测得c、e间电阻值小,则表明r cE()大。测Icr()的过程如图5-12所示。

图5-12测rcE0的过程,用手指代替基极电阻Rb,用以上方法测c、e间电阻.若阻值比基极开路时小得多,则表明值大。

用指针式万用表⒉FE挡测`指针式万用表有7FE挡.按万用表上规定的极型插入二极管即可测得电流放大系数,若很小或为零.表明三极管已损坏,可用电阻挡分别测两个PN结,确认是否有击穿或断路。

指针式万用表的h・E挡检测值方法如下。

拨到为FE挡。

将万用表置于ADJ挡.然后进行调零。

将被测二极管的c、b、e三个引脚分别插人相应的插孔中(TO-3封装的大功率管,可将其3个电极接出3根引线,再插孔。

从表头读出该管的电流放大系数。

万用表检测三极管值的过程如图5-13所示。
