BQ24230RGTR灼测试输入LT，当LT=o时,无论其他输入端是什么状态,所有各段输出c~g均为1,显示字形g。该输入端常用于检查译码器本身及显示器各段的好坏。

灭灯输入BL

当BL=0,并且LT=1时,无论其他输入端是什么电平,所有各段输出A~g均为0,所以字形熄灭。该输人端用于将不必要显示的零熄灭,例如一个6位数字023.050,将首、尾多余的0熄灭,则显示为23.05,使显示结果更加清楚.

锁存使能输入LE

在BL=LT=1的条件下 ,当无LE=0时 ,锁存器不工作 ,译码器的输出随输入码的变化而变化;当LE状态取决于LE由0跳变1时，输入码被锁存，输出只取决于锁存器的内容，不再随输入的变化而变化。有关锁存器的内容将在第5章介绍。

例4,4,6 由74HC4511构成24小时及分钟的译码电路,如图4.4.16所示,试分析小时高位是否具有零熄灭功能。

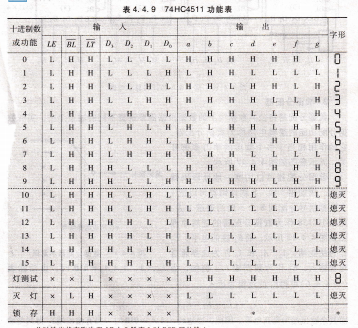

解:根据74HC4511功能表(表4.4.9)可知,译码器正常译码时,LE接低电平,BL和LT均接高电平。

如果输人的8421BCD码为0000时,显示器不显示,要求B乙接低电平,Er仍为高电平,而LE可以是任意值。图4.4.16中,小时高位的BCD码经或门连接到此端,当输入为0000时,或门的输出为0,使召乙为0,高位零被熄灭。
