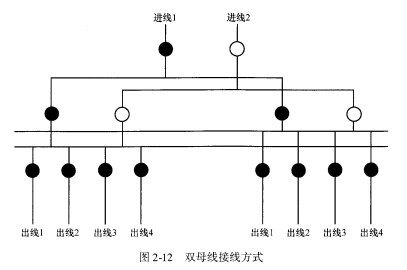

   双母线接线方式如图⒉12所示。一般为2~4路进线间隔,若干路出线间隔,两段母线之间没有联系。

                      、

   出线1 出线2 出线3 出线4

   图⒉10 单母线接线方式

   优点:供电可靠性高,每段母线均可由两个不同的电源供电,两回电源线路中的任意一回故障或检修,均不影响对用户的供电;调度灵活,能适应10kV配电系统中各种运行方式下调度和潮流变化的需要。

   缺点:与开闭所相连的外部网架要强,每段母线要有两个供电电源。

   适用范围:这种接线方式适用于为重要用户提供双电源或供电可靠性要求比较高的场合。
