CDC960DLG4转移特性和输出特性都是反映场效应管工作时,UGS UDS ID之间的关系,转移特性与输出特性是可以互相转换的.

在场效应管漏源电压保持不变的情况下,从图8-4中可以得出以下结论:栅源电压UGs=0时,漏极电流【D=】Dss。栅源电压UGs向负值方向变化时,漏极电流ID逐渐减小。栅源电压UGs=UP时,漏极电流JD=0。

IDss称为饱和漏极电流,UP称为夹断电压。

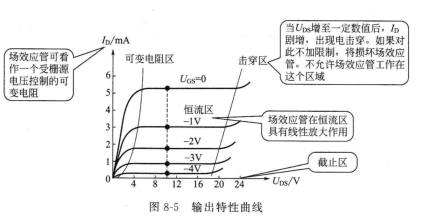

输出特性曲线 输出特性曲线是表示在栅源电压一定条件下,漏极电流与漏源电压之间的关系,如图8-5所示。

根据工作特性可分可变电阻区、放大区、击穿区、截止区。

由场效应管组成的放大电路中,场效应管必须工作在放大区,即必须采用合适的直流电流将其工作点(UDs,rD)设置于输出特性曲线的放大区或恒流区,且保持稳定。与三极管放大电路相类似,场效应管放大电路有共源、共漏、共栅=种接法。

绝缘栅型场效应管

绝缘栅场效应管是一种栅极与源极、漏极之间有绝缘层的场效应管,简称MOS管。绝缘栅场效应管也有N沟道型及P沟道型两种结构形式。无论是N沟道型或P沟道型,都有增强型和耗尽型两种。

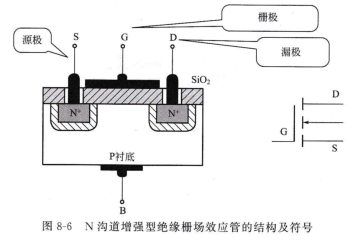

N沟道增强型绝缘栅场效应管 以P型硅片作为衬底.其间扩散两个高掺杂的N・区并引出两个电极,作为源极S和漏级D。制作场效应管时先在半导体上制作Sio2绝缘层,之后在Sio2上制作一层金属铝,引出电极作为栅极G,此时的P型半导体称为衬底B。N沟道增强型绝缘栅场效应管的结构及符号如图8-6所示。
