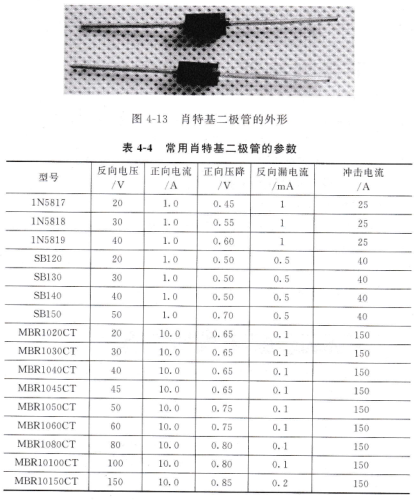

CMF5512K700DHEB肖特基二极管的外形如图4-13所示.常用肖特基二极管的参数如表4-1所示.

二极管的识别很简单.小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。

二极管的基础知识

正向特性正向电压LIF小于门槛电压UT时,二极管VD截止,正向电流I「=0;其中,门槛电压UT=0,5V(硅管),UT=0.2V(锗管)。UF)UT时,VD导通,】F急剧增大。导通后VD两端电压基本恒定,导通电压U。n=0,7V(硅管),U。n=0,3V(锗管)。

反向特性反向电压LTR

反偏电阻大,存在电击穿现象.击穿并不意味着管子损坏,若控制击穿电流,电压降低后,还可恢复正常.

二极管的导电特性如表4-5所示。

伏安特性在二极管的两端加上正向电压,测量流过二极管的电流,则F=y(u)之问的关系曲线为伏安特性(二极管两端的电压和流过二极管的电流之间的关系曲线)。硅管与锗管的伏安特性如图4-14所示。

二极管加正向电压时并不一定能导通 ,必须使正向电压数值超过死区电压时 ,二极管才能导通。

二极管具有单向导电性。加正向电压时导通.呈现很小的正向电阻.如开关闭合;加反向电压时截止,呈现很大的反向电阻,如开关断开.
