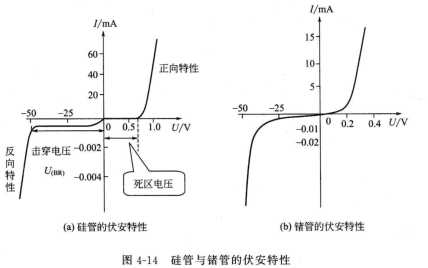

GRM1557U1A392JA01D从二极管伏安特性曲线可以看出,二极管的电压与电流变化不呈线性关系,其内阻不是常数,所以二极管是非线性器件。

二极管的选用原则如下。

导通后要求正向压降小时,应选锗二极管;反向电流小时,应选硅二极管。

工作电流大时,选面接触型二极管;工作频率高时,选点接触型二极管。

反向击穿电压高时,选硅二极管。

耐高温时,选硅二极管。

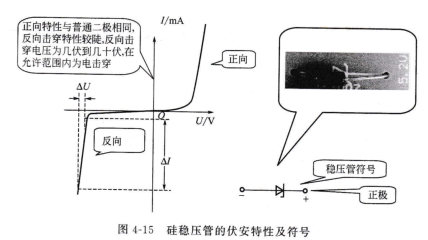

稳压管的伏安特性 稳压管是一种特殊的面接触型半导体硅二极管。硅稳压管的伏安特性及符号如图4-15所示。

稳压管工作在反向击穿状态。当工作电流Iz满足一定条件时,稳压管两端电压Uz几乎不变。

稳压管的参数如下。

稳定电压Uz 稳压管工作在反向击穿区时的稳定工作电压。

稳定电流Iz 正常工作的参考电流。F稳压性能差;r>rz,只要不超过额定功耗即可。

动态电阻'z 稳压管两端电压变化量与电流变化量的比值,即rz=△uz/△rz。此值越小,管子稳压性能越好。

电压温度系数αu 稳压管电流不变时,环境温度每变化1℃引起稳定电压变化的百分比。

额定功耗Pz 额定功率决定于稳压管允许的温升。

稳压管使用注意事项如下。

稳压管稳压时必须反向偏置,同时必须串接限流电阻,以保证1z

稳压管的反向击穿电压比普通二极管小,其反向击穿电压一般为几伏到几十伏。

串联使用时稳压值为各管稳压值之和;稳压管不能并联使用,以免因电流分配不均引起电流过载使稳压管损坏。
