6-1879213-3铝电解电容的容体比较大 ;串联电阻较大,感抗较大,对温度敏感。它适用于温度变化不大、工作频率不高 (不高于25kHz)的场合 ,可用于低频滤波。 铝电解 电容具有极性 ,安装时必须保证正确的极性 ,否则有爆炸的危险。 与铝电解 电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。 但是 , 它的工作电压较低。
贴片电容(单片陶瓷电容器)是目前用量比较大的常用元件.目前贴片电容有NPo、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面仅对常用的贴片电容NPO、X7R、Z5U和Y5V来介绍。电容常用的封装为0201、0402、0603、0805、1206、1210、1812等封装尺寸。

NPO、X7R、Z5U和Y5V的主要区别是填充介质不同。在相同的体积下由于填充介质不同,电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

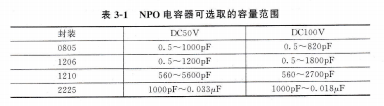

NPO电容器 NP0是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其他稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。NPo电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。NPO电容器可选取的容量范围如表3-1所示。

NPo电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。

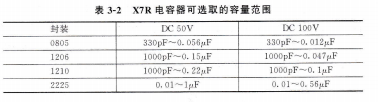

X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。X7R电容器的容董.在不同的电压和频率条件下是不同的,它也随时闸的变化而变化。X7R电容器主要用于要求不高的工业应用.而且当电压变化时其容量变化是可以接受的条件下。主要特点是在相同的体积下电容量可以做得比较大。X7R电容器可选取的容量范围如表3-2所示。
