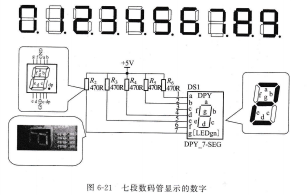

08052C332JAT2A如电源电压5∨,1kΩ限流电阻,一个二极管的结压降为1.8V,电流为(5V-1.8∨)/1kΩ =3.2mA。采用1kΩ限流电阻时流过数码管每段的电流为3.2mA。

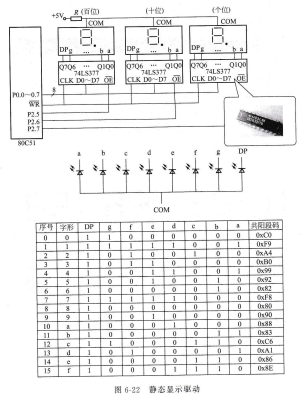

静态显示驱动，静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O脚进行驱动或者使用二一十进位驱动器(如BCD码)进行驱动。静态显示驱动如图6-22所示。

数码管动态显示是目前应用最为广泛的显示方式,动态驱动是将所有数码管的8个显示笔段“a、b、c、d、e、f、g、DP”的同名端连在一起,将每个数码管的公共极COM增加位选通控制电路.位选通由各自独立的控制电路来控制。通过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,称为动

态驱动。在轮流显示过程中.每位数码管的点亮时间为1~2ms,由于人眼的视觉暂留现象及LED的余辉效应.尽管实际上各位数码管并非同时点亮.但只要扫描的速度足够快,不会有闪烁感,动态显示的效果与静态显示是一样的。
