CMA02040X8209GB300麦克风,学名为传声器,也称话筒、微音器,由Microphone翻译而来,是将声音信号转换为电信号的能量转换器件。传声器电路符号如图10-13所示。

传声器的分类

按换能原理分为:电动式(动圈式、铝带式)、电容式(直流极化式)、压电式(晶体式、陶瓷式)、电磁式、炭粒式、半导体式等。

按声场作用力分为:压强式、压差式、组合式、线列式等。

按电信号的传输方式分为:有线、无线。

按用途分为:测量话筒、人声话筒、乐器话筒、录音话筒等。

按指向性分为:心型、锐心型、超心型、双向(8字型)、无指向(全向型)。

常用传声器的介绍

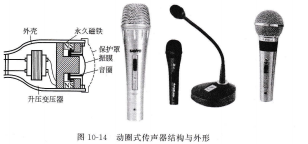

动圈式传声器 动圈式传声器与电动式扬声器的结构相似,主要由振动膜片、音圈、永久磁铁和升压变压器等组成。传声器音圈处于磁场中,当声音传到膜片,声压使膜片振动,从而带动音圈振动,音圈切割磁力线产生感应电势,经阻抗匹配变压器变换后输出电信号。动圈式传声器结构与外形如图10-14所示。

动圈式传声器有两种输出阻抗:低阻抗为200~600Ω,高阻抗几十kΩ 。 动圈传声器频率响应范围为50~10000Hz,输出电平为-50~70dB,无方向性。

电容式传声器 电容式传声器有两块金属极板,其中一块表面涂有驻极体薄膜并接地.另一极板接在场效应管的栅极上,栅极与源极之间接一个二极管。电容式传声器主要由振动膜、极板、电源和负载电阻等组成。振动膜是一块重量很轻、弹性很强的薄膜,表面经过金属化处理.与另一极板或振动膜构成一只电容器。由于两个振动膜的闸隙很小,虽然振动面积不大,但仍可以获得一定的电容量。其工作原理是当膜片受到声波的压力,并随着压力的大小和频率的不同而振动时,膜片与极板之间的电容量就发生变化.极板上的电荷也随之变化,使电路中的电流也随之发生相应变化。这样负载电阻上就会有相应的电压输出,从而实现了声电转换。
