FACTS是柔性交流变送器系统的缩写。灵活的交流输电系统（FACTS）可提高交流电网的可靠性。 IEEE将FACTS定义为交流输电系统，集成了基于电力电子设备的静态控制器和其他静态控制器，以增强可控性和功率传输能力。之前我们讨论过“事实和类型的需要”

从发电到输电，再到私人和工业用户，它们可提高电能质量和输电效率。在本文中，我们讨论了使用晶闸管开关的柔性交流变送器系统。

使用TSR的灵活的交流变送器系统

柔性交流变送器系统（FACTS）由用于交流电信号传输的静态设备组成。它用于提高交流传输系统的可控制性和功率传输能力。通过使用触发角控制方法来平稳控制电压，可以增强该项目。

灵活的交流变送器系统可提高交流电网的可靠性并降低电力输送成本。它们还提高了传输质量和功率传输效率。

灵活的交流变送器系统

灵活的交流变送器系统框图

在对传输线进行充电时或在接收器端的负载较低时使用此方法。当有低负载或无负载时，极低的电流流过传输线，并且传输线中的并联电容占主导地位。这引起电压放大，由于该电压放大，接收器端电压可能变为发送端电压的两倍。

为了弥补这一点，并联电感器自动连接在传输线上。在该系统中，由合适的运算放大器适当产生的零电压脉冲和零电流脉冲之间的提前时间被馈送到微控制器的两个中断引脚。

柔性交流变送器系统控制器的类型

串联控制器

分流控制器

组合系列-系列控制器

组合串联并联控制器

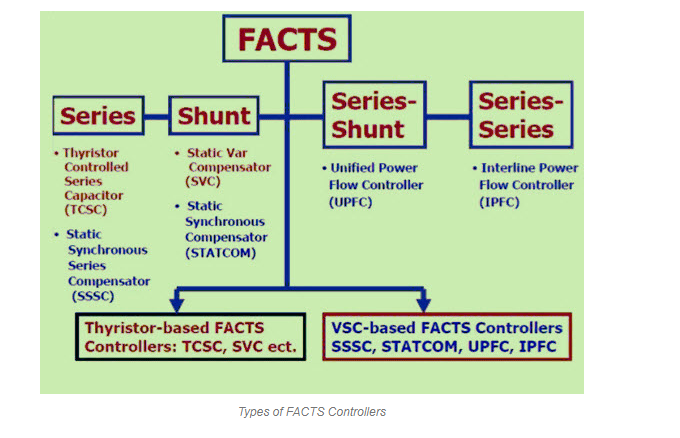

FACTS控制器的类型

FACTS控制器的类型

晶闸管

晶闸管是四层三端子半导体器件。四个层由交替的p型和n型半导体形成。从而形成p-n结器件。由于该器件中包含硅半导体，因此它也称为硅控制开关（SCS），它是双稳态器件。

晶闸管符号

晶闸管符号

晶闸管是一种单向器件，可以作为开路开关或整流二极管工作。晶闸管的三个端子分别称为阳极（A），阴极（K）和栅极（G）。

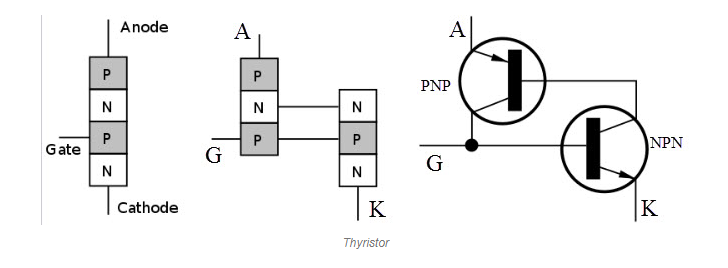

阳极为正，阴极为负，栅极用于控制输入信号。它具有两个p-n结，可以快速接通和关断。下图显示了晶闸管的层和端子及其符号。

晶闸管

晶闸管

晶闸管具有三种基本工作状态

反向阻塞

正向封锁

向前传导

反向阻断：在这种工作模式下，晶闸管沿与反向偏压二极管相同的方向阻断电流。

正向阻断：在这种工作模式下，晶闸管阻断通常由正向偏置二极管承载的正向电流传导。

正向导电：在这种工作模式下，晶闸管已被触发导通。它将持续导通，直到正向电流降至称为“保持电流”的阈值以下。

晶闸管开关电抗器

晶闸管开关电抗器用于电力传输系统。它是与双向晶闸管串联的电抗。晶闸管的值是相位控制的，这使得可以调节所传递的无功功率的值，以满足不断变化的系统条件。

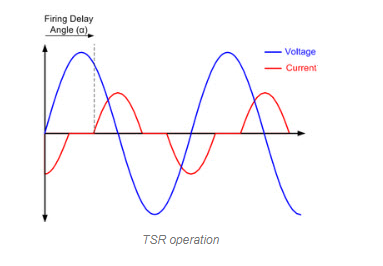

TSR可用于限制轻载传输线上的电压上升。通过改变触发延迟角，TSR中的电流从最大值变为零。

TSR可用于限制轻载传输线上的电压上升。通过改变触发延迟角，TSR中的电流从最大值变为零。

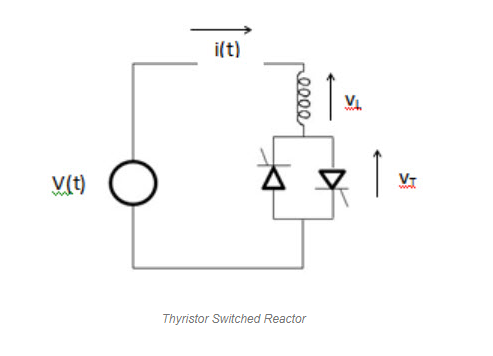

以下电路显示了TSR电路。当电流流动时，电抗器由晶闸管的触发角控制。在每个半周期中，晶闸管通过受控电路产生触发脉冲。

晶闸管开关电抗器

晶闸管开关电抗器

TSR电路

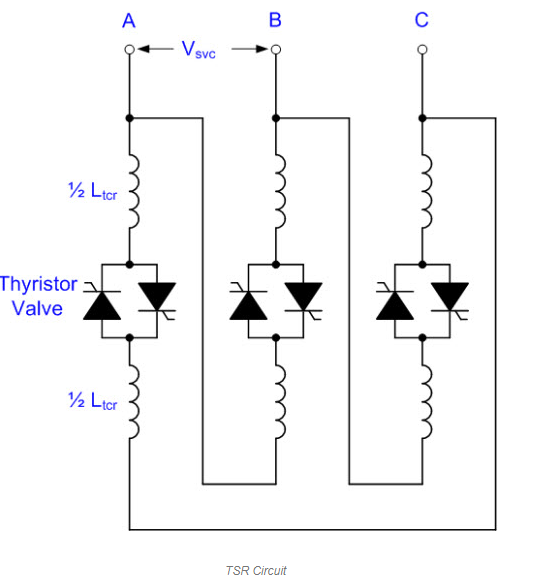

晶闸管开关电抗器是三相组件，以三角形布置方式连接，以部分消除谐波。主晶闸管电抗器分为两半，而晶闸管阀则连接在两半之间。

TSR电路

TSR电路

这样可以防止晶闸管电抗器回路阀因闪络而损坏。
