不同的微控制器板及其应用

ARDUINOECE项目选择微控制器

要开始进行嵌入式开发，我们需要两个主要的东西，即开发板和IDE（集成开发环境）。微控制器开发板是一种印刷电路板（PCB），其电路和硬件设计为便于对某些微控制器板功能进行实验。开发板与处理器，存储器，芯片组和板载外围设备（如LCD，键盘，USB，串行端口，ADC，RTC，电机驱动器IC，SD卡插槽，以太网等）结合在一起，具有调试功能。这样可以避免我们弄乱跳线和电路板的连接。

微控制器板的规格是总线类型，处理器类型，内存，端口数量，端口类型和操作系统。这些用于评估嵌入式设备的程序，例如不同的控制器，家用电器，机器人，销售点（PoS）终端，信息亭和信息设备。在这里，我们将讨论全球不同开发板之间的特性。这些中的每一个都有自己的特点和缺点，并且某些项目的开发平台比其他项目更为突出。

微控制器板

微控制器开发板也称为单板微控制器。如今，开发单板微控制器开发套件非常简单且便宜。如此众多的开源软件（IDE）可用于开发微控制器板，以开发实时应用程序。在这里，我们讨论市场上可用的各种微控制器板，其中包括

基于DIY的微控制器板

基于DIY（自己动手做）的微控制器板可以自己制作，您需要所有单独的电子和电气组件，例如微控制器（Atmel，ARM，MSP等），组件基座和外部外围设备（如RTC，串行端口） ，LCD模块，键盘，触摸板等。现在应将所有这些组件小心地焊接在PCB上。完成硬件设置后，我们必须选择合适的IDE来对微控制器进行编程以开发所需的应用程序。

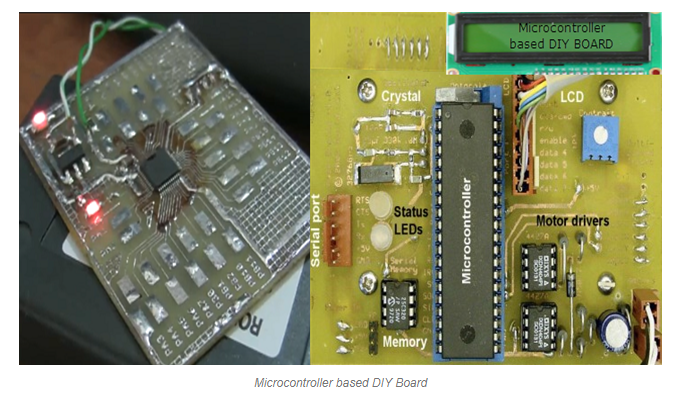

基于微控制器的DIY板

微控制器板的应用

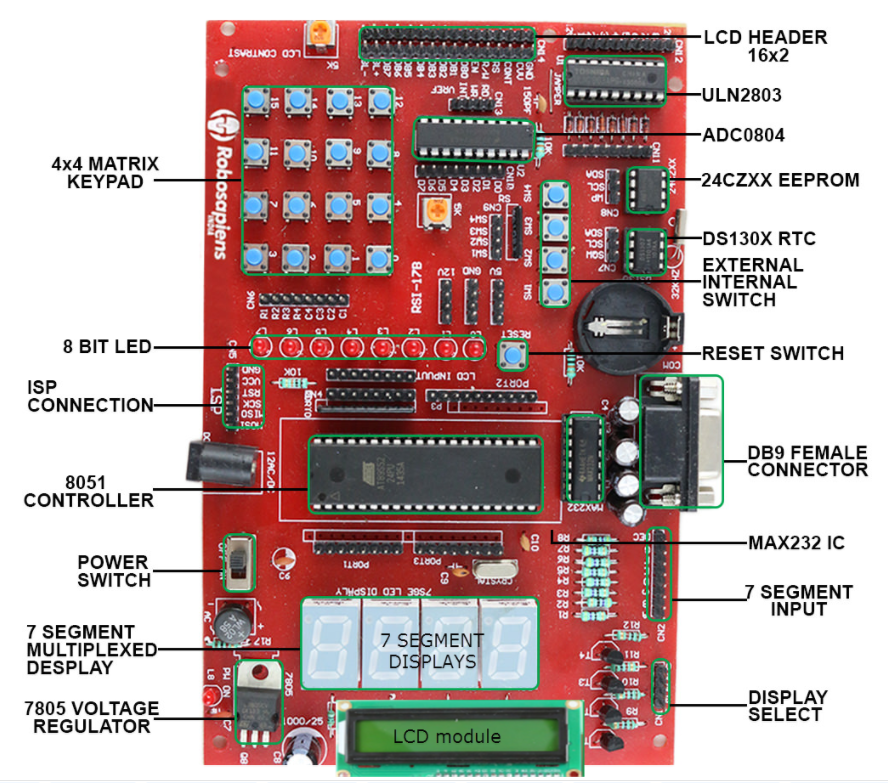

在这里，我们给出一些基于8051系列的DIY应用程序。 8051微控制器是通用控制器，用于开发基本级别的应用程序。如数据采集系统，自动光强控制系统，工业温度控制系统等。

Arduino UNO

Arduino是用于创建交互式电子应用程序的最受欢迎的开源电子原型平台。 Arduino UNO板包含支持微控制器所需的一切。 Arduino初学者和专家对Arduino UNO微控制器板非常熟悉。它应该被认为是最早的基于微控制器的开发板之一。 Arduino UNO R3是基于ATmega328P微控制器的最简单，最强大的原型开发环境。

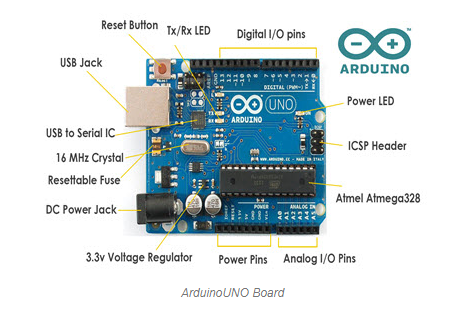

ArduinoUNO板

特征

单片机：ATmega328P

32 KB闪存

工作电压：5V

输入电压（推荐）：7-12V

输入电压（极限）：6-20V

数字量I / O引脚：14个（6个引脚提供PWM输出）

模拟输入引脚：6

每个I / O引脚的直流电流：40 mA

3.3V引脚的直流电流：50 mA。

它之所以受欢迎，是因为它具有开放源代码的IDE来开发草图，并基于“ C”语言使用了简单的语法，因此代码易于学习。除了Arduino UNO，我们还有以下所示的不同类型的Arduino板

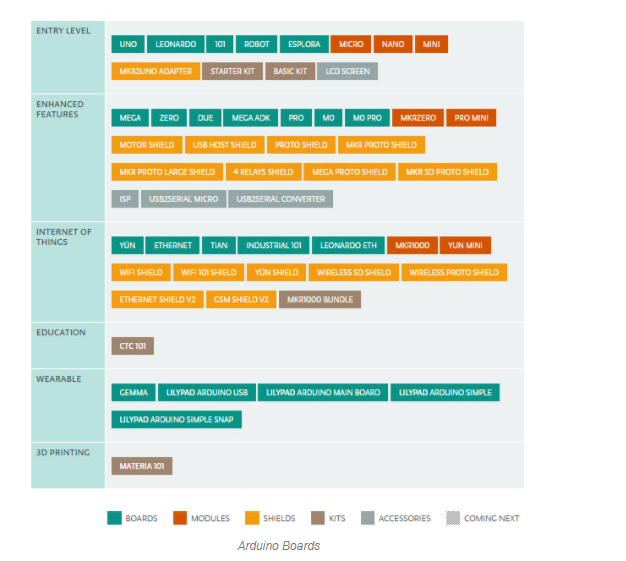

Arduino开发板

Arduino UNO开发板的应用

Arduino UNO的最佳功能之一是它具有模拟I / O引脚。它使用atmega328，并且通过使用开源的ArduinoIDE的预定义库和函数进行编程非常简单。在这里，使用ARDUINO UNO开发的一些应用程序

基于Arduino的RFID感应设备访问

通过GSM网络解码双音多频信号的基于Arduino的工业设备控制系统

基于Arduino的地下电缆故障检测

基于Arduino的家庭自动化

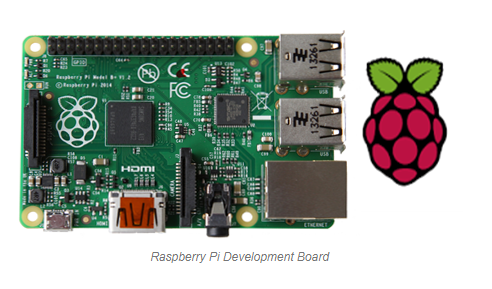

Raspberry Pi开发板

树莓派开发板很小（就像信用卡计算机的大小。树莓派可以很容易地插入显示器，计算机或电视中。它还使用标准的键盘和鼠标。即使非技术用户也依赖它）用于配置其数字媒体系统和监控摄像头，Raspberry Pi 3无疑是最实惠且功能最强大的计算平台，最近发布的Raspberry Pi 3包括

处理器：1.2GHz，64位四核ARMv8 CPU

802.11n无线局域网

蓝牙4.1

低功耗蓝牙（BLE）

1GB内存

4个USB端口

40个GPIO引脚

完整的HDMI端口

结合3.5mm音频插孔和复合视频

摄像头接口（CSI）

显示界面
