​TPS7A26的工作原理及其应用

发布时间:2019/9/19 10:23:56 访问次数:2545

TPS7A26的工作原理及其应用

ELECTRONICS

由于我们的大多数设备使用发电站提供的电源,因此在发生波动时容易损坏。为了保护这些敏感电子设备免受电压波动造成的损坏,使用线性稳压器IC。电压调节器类别之一是低压差稳压器系列。这些也称为LDO。即使输出电压接近参考电压,LDO也能够进行调节。它们的超小尺寸,低输入和输出电压要求使其成为便携式和电池供电的电子设备的理想选择。 TPS7A26 IC也是低压差稳压器。

什么是TPS7A26?

TPS7A26是一款具有电源良好性能的低压差线性稳压器。 TPS7A26具有可调版本和固定电压两种版本,已被证明是便携式设备的理想选择。

该器件具有非常低的静态电流,有助于延长便携式设备的电池寿命。该IC采用反馈分压电阻,在可调版本中提供更大的灵活性和更高的输出电压。 TPS7A26可为微控制器提供精确调节。

限流

为了在瞬态高负载电流故障和短路事件期间保护稳压器,提供内部电流限制电路。当器件处于电流限制时,输出电压不受调节。由于电流限制发生时功耗增加,器件开始升温。

如果触发热关断,设备将关闭。器件冷却后,热关断电路会打开器件。该器件具有独立的欠压锁定电路,可监控输入电压。

功能模式

TPS7A26以三种模式运行 - 正常运行,压差运行和禁用模式。

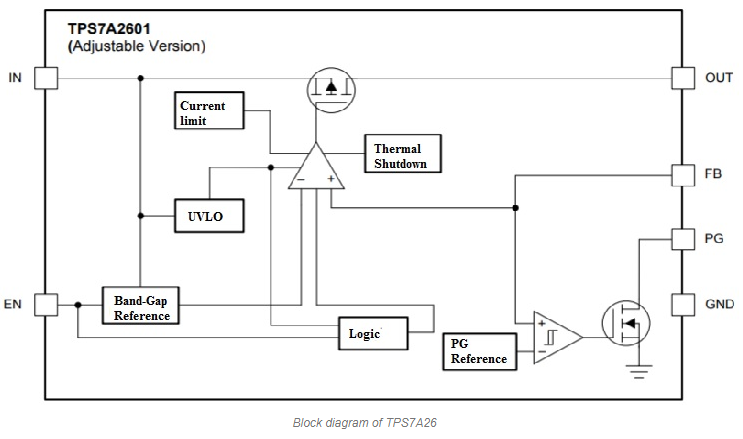

TPS7A26的框图


电路原理图

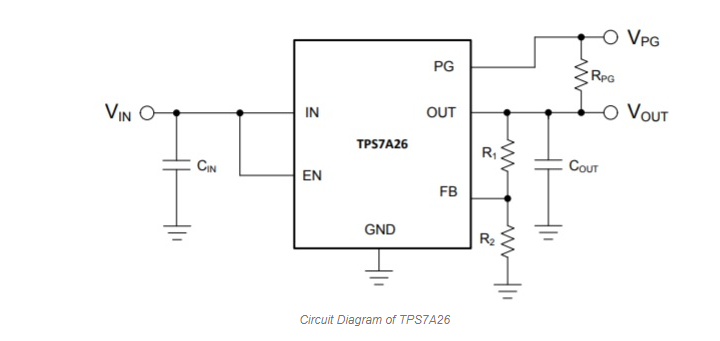

TPS7A26的电路图

可调节器件反馈电阻器

要在TPS7A26的可调电压版本中设置输出电压,需要外部反馈分压电阻。根据公式,使用反馈分压电阻R1和R2设置输出电压

VOUT = VFB X(1 + R1 / R2)

推荐的电容类型

为了稳定器件,应在输入和输出端使用低等效串联电阻电容。使用多层陶瓷电容器时应注意。无论选择何种陶瓷电容器类型,有效电容都会随工作电压和温度而变化。

输入和输出电容器要求

如果源阻抗大于0.5Ω,建议使用输入电容。输入电容有助于改善器件的瞬态响应,输入纹波和PSRR。

使用输出电容可提高器件的动态性能。建议使用小于50μF的电容。

反向电流

该器件没有反向电流保护电路,可能在发生反向电流时损坏。因此,如果在应用中预期反向电流,则应在外部施加保护电路。

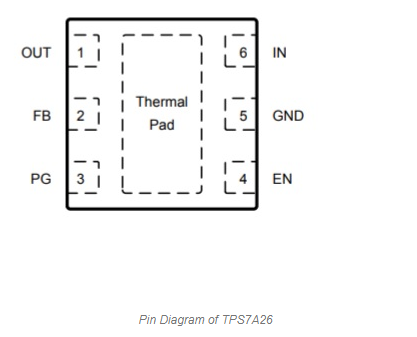

TPS7A26的引脚配置

TPS7A26采用6引脚WSON封装。该IC的引脚配置如下 -

引脚1是输出引脚OUT。为了获得稳定性,电容器从该引脚连接到地。该电容应尽可能靠近引脚放置。

引脚2是反馈引脚FB。该引脚仅用于TPS7A26的可调电压版本。它充当控制环误差放大器的输入。该引脚与外部电阻一起用于设置器件的输出电压。

引脚3是电源良好引脚PG。该引脚应从外部上拉至OUT引脚或其他电压轨。当输出电压高于器件的PG阈值上升电压时,该引脚变为高电平。当输出电压低于PG阈值下降电压时,PG引脚变为低电平。当此引脚接地时,器件具有更好的散热性能。

引脚4是使能引脚EN。当此引脚以高于器件的引脚高电平输入电压的电压驱动时,将启用稳压器。对于低于器件的使能引脚低电平输入电压的电压,稳压器进入低电流关断模式。如果不使用,对于应用,将引脚连接到IN但不要浮动此引脚。


引脚5是接地引脚GND。引脚6是输入引脚IN。为了获得更好的瞬态响应并最小化输入阻抗,使用外部电容。这些电容从IN连接到TPS7A26的接地引脚。

产品规格

TPS7A26稳压器的规格如下─

TPS7A26的输入电压范围为2.4V至18V。

该IC可作为固定输出提供


TPS7A26的工作原理及其应用

ELECTRONICS

由于我们的大多数设备使用发电站提供的电源,因此在发生波动时容易损坏。为了保护这些敏感电子设备免受电压波动造成的损坏,使用线性稳压器IC。电压调节器类别之一是低压差稳压器系列。这些也称为LDO。即使输出电压接近参考电压,LDO也能够进行调节。它们的超小尺寸,低输入和输出电压要求使其成为便携式和电池供电的电子设备的理想选择。 TPS7A26 IC也是低压差稳压器。

什么是TPS7A26?

TPS7A26是一款具有电源良好性能的低压差线性稳压器。 TPS7A26具有可调版本和固定电压两种版本,已被证明是便携式设备的理想选择。

该器件具有非常低的静态电流,有助于延长便携式设备的电池寿命。该IC采用反馈分压电阻,在可调版本中提供更大的灵活性和更高的输出电压。 TPS7A26可为微控制器提供精确调节。

限流

为了在瞬态高负载电流故障和短路事件期间保护稳压器,提供内部电流限制电路。当器件处于电流限制时,输出电压不受调节。由于电流限制发生时功耗增加,器件开始升温。

如果触发热关断,设备将关闭。器件冷却后,热关断电路会打开器件。该器件具有独立的欠压锁定电路,可监控输入电压。

功能模式

TPS7A26以三种模式运行 - 正常运行,压差运行和禁用模式。

TPS7A26的框图


电路原理图

TPS7A26的电路图

可调节器件反馈电阻器

要在TPS7A26的可调电压版本中设置输出电压,需要外部反馈分压电阻。根据公式,使用反馈分压电阻R1和R2设置输出电压

VOUT = VFB X(1 + R1 / R2)

推荐的电容类型

为了稳定器件,应在输入和输出端使用低等效串联电阻电容。使用多层陶瓷电容器时应注意。无论选择何种陶瓷电容器类型,有效电容都会随工作电压和温度而变化。

输入和输出电容器要求

如果源阻抗大于0.5Ω,建议使用输入电容。输入电容有助于改善器件的瞬态响应,输入纹波和PSRR。

使用输出电容可提高器件的动态性能。建议使用小于50μF的电容。

反向电流

该器件没有反向电流保护电路,可能在发生反向电流时损坏。因此,如果在应用中预期反向电流,则应在外部施加保护电路。

TPS7A26的引脚配置

TPS7A26采用6引脚WSON封装。该IC的引脚配置如下 -

引脚1是输出引脚OUT。为了获得稳定性,电容器从该引脚连接到地。该电容应尽可能靠近引脚放置。

引脚2是反馈引脚FB。该引脚仅用于TPS7A26的可调电压版本。它充当控制环误差放大器的输入。该引脚与外部电阻一起用于设置器件的输出电压。

引脚3是电源良好引脚PG。该引脚应从外部上拉至OUT引脚或其他电压轨。当输出电压高于器件的PG阈值上升电压时,该引脚变为高电平。当输出电压低于PG阈值下降电压时,PG引脚变为低电平。当此引脚接地时,器件具有更好的散热性能。

引脚4是使能引脚EN。当此引脚以高于器件的引脚高电平输入电压的电压驱动时,将启用稳压器。对于低于器件的使能引脚低电平输入电压的电压,稳压器进入低电流关断模式。如果不使用,对于应用,将引脚连接到IN但不要浮动此引脚。


引脚5是接地引脚GND。引脚6是输入引脚IN。为了获得更好的瞬态响应并最小化输入阻抗,使用外部电容。这些电容从IN连接到TPS7A26的接地引脚。

产品规格

TPS7A26稳压器的规格如下─

TPS7A26的输入电压范围为2.4V至18V。

该IC可作为固定输出提供
