我们今天使用的许多便携式设备都是电池供电的。电压调节器在这些设备中起着至关重要的作用。随着电压调节器对非常敏感应用的需求的增加，这些应用需要非常低的电压来操作，导致LDO IC的需求增加。低压差稳压器可以调节以mV为单位的小电压。它们通常在200mV至500mV的输入电压附近工作。需要一种用于便携式电子设备的有效小尺寸电源解决方案。它们还应具有低输入和低输出要求。具有这种特性的LDO之一是TPS7A11。

什么是TPS7A11 IC？

TPS7A11是一款低压差稳压器。它可作为超小型低静态电流IC使用。该IC可以连接到高于输出电压140 mV的电源。

通过使用为器件内部电路供电的VBIAS轨，TPS7A11可以支持非常低的输入电压。这些特性使TPS7A11成为电池供电应用的理想选择。

框图

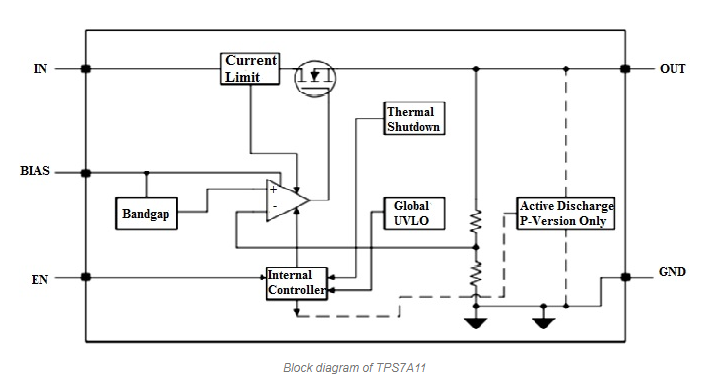

TPS7A11的方框图

TPS7A11的方框图

出色的瞬态响应

由于器件具有高输入阻抗和低输出阻抗，TPS7A11可快速响应输入电源和输出电流的瞬态响应。

此功能还使器件具有高电源抑制比和低内部本底噪声的能力。 TPS7A11具有出色的负载和线路瞬态。

全球欠压锁定

该IC具有两个欠压锁定电路。一个在BIAS引脚上，另一个在IN引脚上。该电路可防止TPS7A11在BIAS或IN电压超过其锁定电压之前导通。

这两个UVLO信号通过AND门内部连接。因此，如果这些信号中的任何一个低于锁定电压，则设备变为关闭。

主动放电

为了主动放电输出电压，有源放电选项具有内部下拉MOSFET。当器件禁用时，该MOSFET将120Ω电阻连接到地。当使能引脚为低电平或器件处于热关断模式时，该电路被激活。

内部折返电流限制

该电路用于保护TPS7A11免受高负载电流故障或电压短路事件的影响。

热关机

当器件的热结温升至热关断温度时，该电路会禁用器件。当温度低于关断温度时，热关断滞后可确保LDO再次复位。

TPS7A11在三种功能模式下运行 - 正常运行，压差运行和禁用模式。在Dropout模式下，器件不处于稳压状态，输出电压值等于输入电压减去器件传输元件上的压降。在禁用模式下，设备关闭。

电路原理图

根据应用要求，外部元件与TPS7A11 IC一起使用。

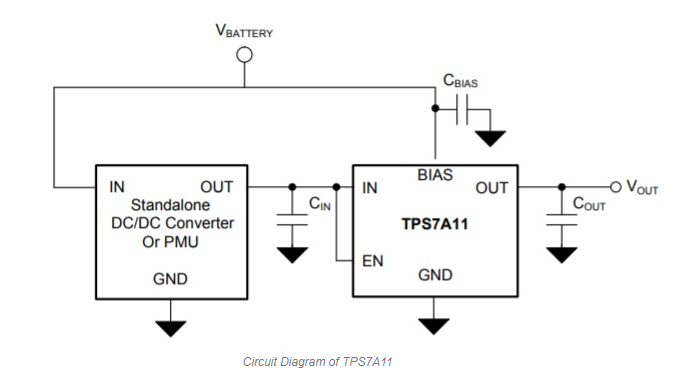

TPS7A11的电路图

TPS7A11的电路图

电容器类型

X

TPS7A11在输入，输出和偏置引脚处需要电容，以确保稳定性。建议使用陶瓷电容器。应小心使用多层陶瓷电容器。

输入输出电容器要求

TPS7A11所需的最小输入电容为2.2μF。输出电容的最小值为2.2μF，最大值为22μF。偏置电容值应为0.1μF。

TPS7A11的引脚配置

TPS7A11采用2.00 mm X 2.00 mm WSON，6引脚DRV封装和超小型0.74mm X 1.09mm，5引脚DSBGA（YKA）封装。

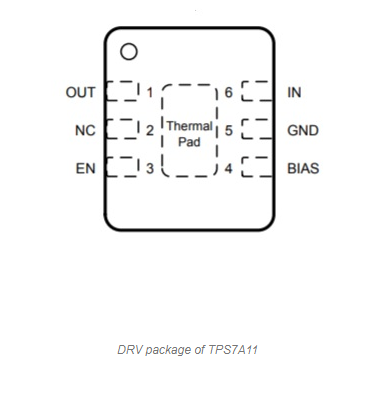

DRV包TPS7A11

DRV包

对于此封装，建议将导热垫连接到地。

引脚1是稳压输出引脚OUT。为了稳定，需要将电容从OUT连接到地。对于良好的瞬态值，使用陶瓷电容器，它们靠近器件的输出引脚放置。

引脚2是NC引脚，内部没有连接。该引脚可以保持悬空状态，也可以接地，以实现良好的散热效果。

引脚3是使能引脚EN。要使能器件，该引脚会升高，通过使引脚为低电平，可以禁用器件。如果需要使能功能，该引脚可以连接到IN或BIAS引脚，但在IN引脚的电压大于0.9V的条件下。

引脚4是偏置引脚BIAS。使用此引脚可实现低输入电压和低输出电压条件。为获得最佳性能，应在此引脚与地之间连接一个电容。

引脚5是接地引脚GND。

引脚6是输入引脚IN。从稳定性来看，应该将一个电容从该输入引脚连接到地。该电容应靠近IN引脚放置。

5引脚DSBGA -YKA封装

对于此封装，Pin的功能与上述DRV封装相同。

A1是输入引脚IN。
