数据域与数据域仪器

   为了说明数据域的含义,最好的方法是将时域、频域及数据域进行比较。H5TQ2G83EFR-PBC

   (1)时域

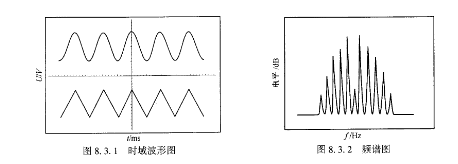

   如果信号是以连续时间为自变量的函数,则属时域范畴。图8.3.1是两种电压信号波形,它们是电压相对于时间的关系曲线。基于时域的工业产品有雷达、声呐及脉冲参数测量设备等。用于检测这类工业技术的仪器仪表有脉冲信号发生器、函数信号发生器、示波器和计数器等响应仪器。

   (2)频域

   以频率为自变量,功率或能量为因变量的函数关系属频域范畴。电平与频率之间的关系(频谱图)如图8.3.2所示,它是由频谱仪测得的。

   麦克斯韦和傅里叶奠定了有关频域的数学基础,傅里叶提供了频域与时域关系的数学描述。以无线电、微波技术为基础的工业发展,提出了测量频率响应、增益和失真等指标要求,仪表工业则相应地提供了一系列仪器。常见的激励源有正弦信号发生器及扫频信号发生器等。响应仪器有选频电压表、频率特性图示仪及频谱仪等。
