三相电流型逆变器的结构及工作原理

   如图5-11(a)所示为三相桥式电流型逆变器,图中的GTO(VT1~VT6)作为开关管。 JANTX2N6798 这种电路的基本工作方式是120°导电方式,即每个桥臂一周期内导电120°,按VT1~VT6的顺序每隔60°依次触发导通。这样,电路任一时刻都有两个桥臂导通,上桥臂组和下桥臂组各一个,且两者不同相。换流时,为给负载电感中的电流提供流通路径、吸收负载电感中存储的能量,必须在负载端并联三相电容Cu、Cv、Cw,否则将产生巨大的换流过电压从而损坏开关管。

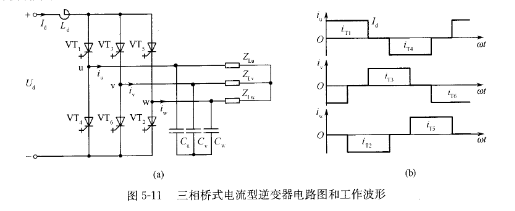

   图⒌11 三相桥式电流型逆变器电路图和工作波形

   在分析电路的工作过程时,假定VT1~VT6为理想开关,忽略换流过程,很容易得到不同工作状态时的等效电路,再利用等效电路求出各个输出电流。例如,当VT1、VT2导通时,从等效电路可得到fu=Ⅰd,fv=0,Jw=~rd。图⒌11(b)给出了输出线电流波形,将Ju波形与三相桥式电压型逆变器的输出线电压r/l,v波形(见图57)比较可知,二者的波形完全相同,都是简单的交变矩形波,只不过前者是电流,后者是电压。
