频标单元的工作原理
发布时间:2019/8/5 20:54:32 访问次数:2427

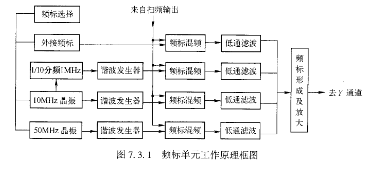

频标单元的工作原理框图如图7.3.1所示。
图7.31 频标单元工作原理框图LD3985M15R
频标是频率标记的简称。频率标记是用一定形式的标记对频率特性曲线上的任意点进行定量描述。
频标的形状大致有四种,即菱形频标、脉冲频标、线频标及光点式频标。在BT-3GⅢ扫频仪中采用的是菱形频标。
在通用扫频仪中,频标的给出一般有三种形式:单一频率间隔的频标,两种频率间隔的复合频标,专门用来校准的外接频标。由于频率标记是频率测量的标尺,因此要求频率标记具有较高的频率稳定度和频率精确度。在屏幕上显示的频标,要求其标记清晰,幅度大致相等,对于复合频标要求大小频标能够有明确的区分。频率标记的产生是靠差频的方法获得的。利用差频的方法将获得一个或多个频率标记。如果和扫频信号直接进行差频的是一个固定频率的正弦波,则只能产生一个频标。如果和扫频信号进行差频的是一个谐波丰富的窄脉冲,则能产生多个频标。
频标单元的工作原理框图如图7.3.1所示。
图7.31 频标单元工作原理框图LD3985M15R
频标是频率标记的简称。频率标记是用一定形式的标记对频率特性曲线上的任意点进行定量描述。
频标的形状大致有四种,即菱形频标、脉冲频标、线频标及光点式频标。在BT-3GⅢ扫频仪中采用的是菱形频标。
在通用扫频仪中,频标的给出一般有三种形式:单一频率间隔的频标,两种频率间隔的复合频标,专门用来校准的外接频标。由于频率标记是频率测量的标尺,因此要求频率标记具有较高的频率稳定度和频率精确度。在屏幕上显示的频标,要求其标记清晰,幅度大致相等,对于复合频标要求大小频标能够有明确的区分。频率标记的产生是靠差频的方法获得的。利用差频的方法将获得一个或多个频率标记。如果和扫频信号直接进行差频的是一个固定频率的正弦波,则只能产生一个频标。如果和扫频信号进行差频的是一个谐波丰富的窄脉冲,则能产生多个频标。
